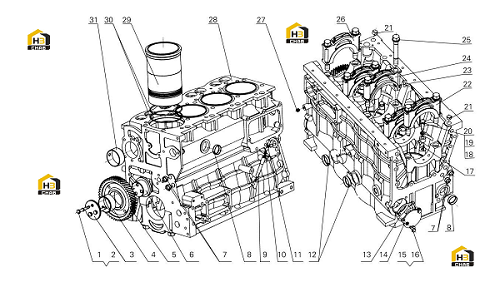

Блок цилиндров в сборе

← Датчик Детали корпуса зубчатого колеса газораспределения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:2

Наименование:Bolt M8x55

Каталожный номер:Q150B0855TF2

Комплект:3

Примечание:

№ на схеме:3

Наименование:Timing idler gear plate

Каталожный номер:D30-1002054

Комплект:1

Примечание:

№ на схеме:4

Наименование:Camshaft bushing

Каталожный номер:6105QA-1002011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Timing idler gear

Каталожный номер:D30-1002051

Комплект:1

Примечание:

№ на схеме:6

Наименование:Idler shaft

Каталожный номер:D30-1002052

Комплект:1

Примечание:

№ на схеме:7

Наименование:Main oil gallery plug

Каталожный номер:D30-1002069

Комплект:4

Примечание:

№ на схеме:8

Наименование:Water jacket plug

Каталожный номер:630-1003081

Комплект:2

Примечание:

№ на схеме:9

Наименование:Dipstick sleeve

Каталожный номер:6105Q-1002081A

Комплект:1

Примечание:

№ на схеме:10

Наименование:O ring 9x1.6

Каталожный номер:6105Q-1002082

Комплект:1

Примечание:

№ на схеме:11

Наименование:Dipstick welded part

Каталожный номер:D30-1002090A

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug 40

Каталожный номер:Q72240

Комплект:2

Примечание:

№ на схеме:13

Наименование:Camshaft cover gasket

Каталожный номер:D30-1002062A

Комплект:1

Примечание:

№ на схеме:14

Наименование:Camshaft cover

Каталожный номер:D30-1002061

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:3

Примечание:

№ на схеме:16

Наименование:Bolt M8x20

Каталожный номер:Q150B0820

Комплект:3

Примечание:

№ на схеме:17

Наименование:Pin 3x12

Каталожный номер:Q5220312

Комплект:4

Примечание:

№ на схеме:18

Наименование:Nozzle parts

Каталожный номер:D30-1002170A

Комплект:4

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:430-1002163

Комплект:4

Примечание:

№ на схеме:20

Наименование:Hollow bolt for oil

Каталожный номер:430-1002162B

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:D30-1002067A

Комплект:2

Примечание:

№ на схеме:22

Наименование:Main bearing cover

Каталожный номер:330-1002014

Комплект:3

Примечание:

№ на схеме:23

Наименование:Pin 4x8

Каталожный номер:Q5220408

Комплект:2

Примечание:

№ на схеме:24

Наименование:Middle main bearing cover

Каталожный номер:330-1002013

Комплект:1

Примечание:

№ на схеме:25

Наименование:Main bearing bolt

Каталожный номер:330-1002021A

Комплект:10

Примечание:

№ на схеме:26

Наименование:Front main bearing cover

Каталожный номер:D30-1002012A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Castle tapered face screw plug NPT1/8

Каталожный номер:Q61101

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cylinder block

Каталожный номер:D30-1002114

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cylinder liner

Каталожный номер:D30-1002064B

Комплект:4

Примечание:

№ на схеме:30

Наименование:Cylinder liner seal ring

Каталожный номер:A3000-1002063/B

Комплект:4

Примечание:

№ на схеме:31

Наименование:Camshaft bushing

Каталожный номер:D30-1002011

Комплект:5

Примечание:
