Узел трубопровода подачи топлива b9900-1104000/07

← Радиатор масляный a93s0-1013000/01 Фильтр топливный a8fw0-1105000/04 →

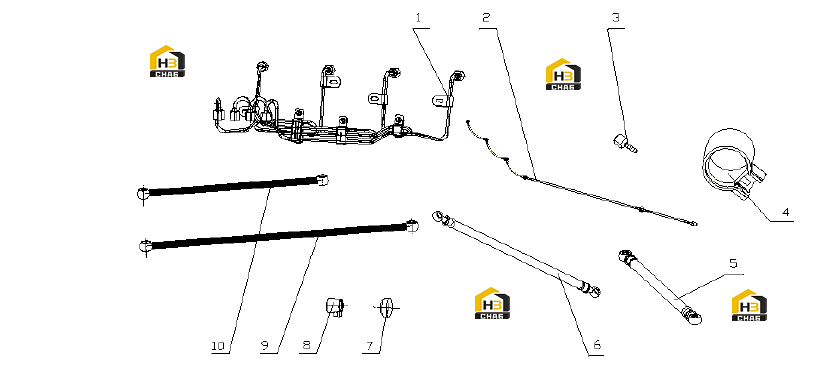

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:High pressure fuel pipe subassembly

Каталожный номер:B9200-1104100B

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fuel return pipe subassembly

Каталожный номер:D7400-1104250

Комплект:1

Примечание:

№ на схеме:3

Наименование:Fuel return pipe joint

Каталожный номер:E0202-1104041A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Joint shield

Каталожный номер:D0200-1104111

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuel pipe

Каталожный номер:630-1104403

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fuel filter inlet pipe 1

Каталожный номер:630-1104305

Комплект:1

Примечание:

№ на схеме:7

Наименование:Fuel inlet pipe

Каталожный номер:531-1104050A

Комплект:1

Примечание:EWP

№ на схеме:8

Наименование:Seal ring groupware

Каталожный номер:G0228-1104206

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe parts from fuel pump to fuel filter

Каталожный номер:6105Q-1104090B

Комплект:1

Примечание:

№ на схеме:10

Наименование:Pipe parts from fuel filter to fuel injection pump

Каталожный номер:6105Q-1104100B

Комплект:1

Примечание:
