Комплектующие впускного коллектора b9v04-1008100/02&d7e01-1008500/03

← Узел клапанного механизма в сборе b8800-1007000/04 Коллектор выпускной d0200-1008200/10 →

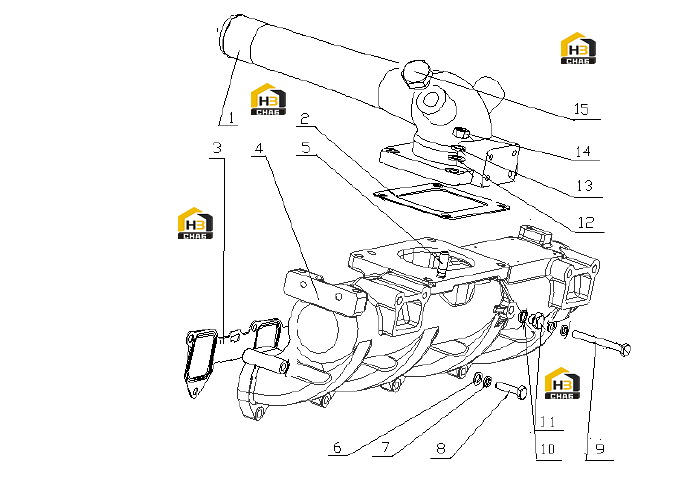

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Intake pipe

Каталожный номер:D0305-1008017

Комплект:1

Примечание:

№ на схеме:2

Наименование:Intake pipe gasket

Каталожный номер:1530-1008105C

Комплект:1

Примечание:

№ на схеме:3

Наименование:Intake manifold gasket

Каталожный номер:1D30-1008011

Комплект:1

Примечание:

№ на схеме:4

Наименование:Intake manifold

Каталожный номер:D0200-1008101E

Комплект:1

Примечание:

№ на схеме:5

Наименование:Stud M10X35

Каталожный номер:Q1201035

Комплект:4

Примечание:

№ на схеме:6

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:12

Примечание:

№ на схеме:7

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:12

Примечание:

№ на схеме:8

Наименование:Bolt M8X32

Каталожный номер:Q150B0832

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt M8X70

Каталожный номер:Q150B0870

Комплект:4

Примечание:

№ на схеме:10

Наименование:Compound seal washer

Каталожный номер:Q/YC149-10

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw plug M10X1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:4

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:4

Примечание:

№ на схеме:14

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:4

Примечание:

№ на схеме:15

Наименование:Screw plug M20X1.5

Каталожный номер:Q/YC198-20

Комплект:1

Примечание:
