Генератор a8601-3701000/04

Генератор a8601-3701000/04

← Компрессор пневматический в сборе a8c03-3509000/07 Стартер d36g3-3708000/01 →

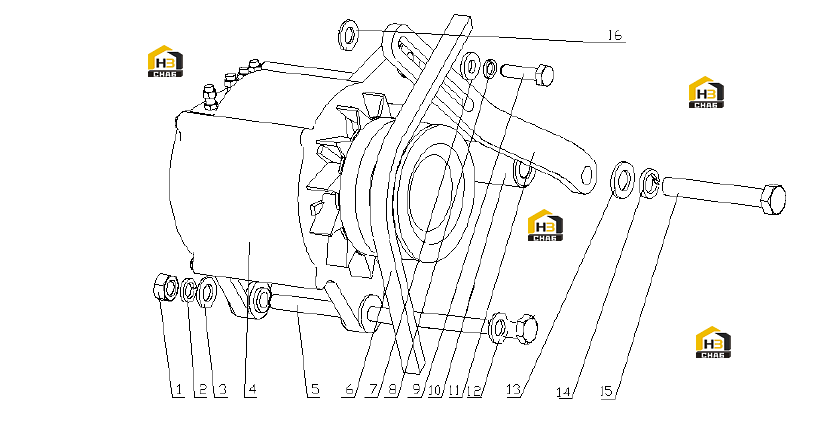

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut M10
Каталожный номер:Q340B10
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 10
Каталожный номер:Q40310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 10
Каталожный номер:Q40110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Generator
Каталожный номер:D7700-3701100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M10X130
Каталожный номер:Q150B10130
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Belt SPA1365
Каталожный номер:A4136-1307050
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:6105Q-3509013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 8
Каталожный номер:Q40308
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M8X30
Каталожный номер:Q150B0830
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Adjusting bracket cushion block
Каталожный номер:B8800-3701202A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Adjusting bracket
Каталожный номер:A96T0-37011052A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:M3200-3701054
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer 12
Каталожный номер:Q40112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 12
Каталожный номер:Q40312
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt M12X80
Каталожный номер:Q150B1280
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:B8800-1111021
Комплект:1
Примечание:
