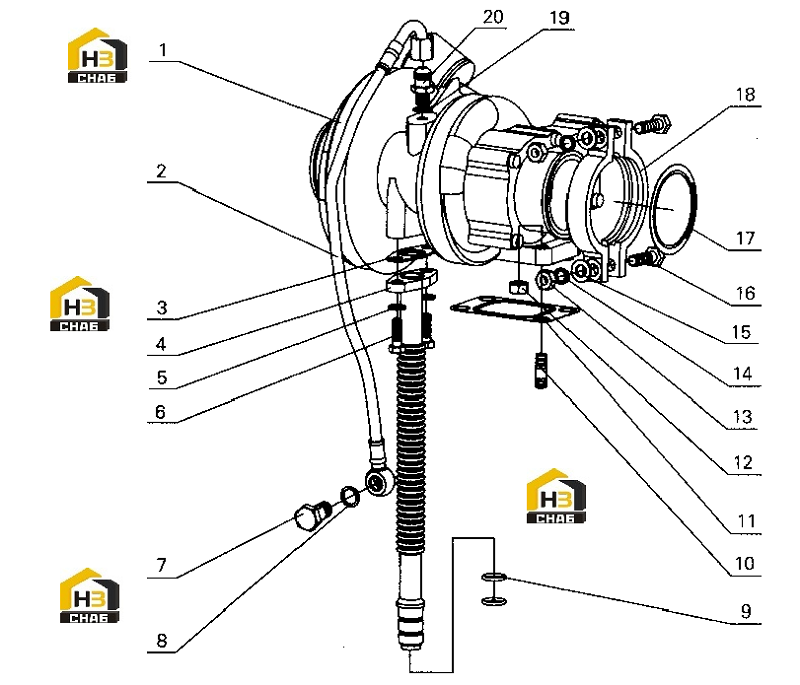

Турбонагнетатель

← Форсунка Кран сливной в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:G0400-1118020

Комплект:-

Примечание:G0400 (Honeywell TB34 717360-0005)

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:G0200-1118020B

Комплект:1

Примечание:G0200 (Honeywell TB31 717360-0005)

№ на схеме:1

Наименование:Turbocharger

Каталожный номер:G0100-1118020

Комплект:1

Примечание:G0100 (Honeywell TB31717360-0002)

№ на схеме:2

Наименование:Turbocharger oil inlet hose

Каталожный номер:1530-1118040C

Комплект:-

Примечание:

№ на схеме:3

Наименование:Gasket

Каталожный номер:B3000-1118041

Комплект:1

Примечание:

№ на схеме:4

Наименование:Turbocharger oil return pipe

Каталожный номер:G0100-1118050A

Комплект:-

Примечание:

№ на схеме:5

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M8X25

Каталожный номер:Q150B0825

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hinged bolt M14X 1.5

Каталожный номер:JB/T6013

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 14

Каталожный номер:JB/T6013

Комплект:2

Примечание:

№ на схеме:9

Наименование:O-ring 17.0X2.65

Каталожный номер:GB3452.1

Комплект:2

Примечание:

№ на схеме:10

Наименование:Stud AM10-M10X1 X25

Каталожный номер:GB/T899

Комплект:4

Примечание:

№ на схеме:11

Наименование:Turbocharger gasket

Каталожный номер:B30-1118012

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut M10X1

Каталожный номер:Q341B10

Комплект:4

Примечание:

№ на схеме:13

Наименование:Nut M10

Каталожный номер:Q340B10

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:2

Примечание:

№ на схеме:16

Наименование:Bolt M10X35

Каталожный номер:Q150B1035

Комплект:2

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:G0100-1118073A

Комплект:1

Примечание:

№ на схеме:18

Наименование:Turbine rear retaining ring

Каталожный номер:G0100-1118072B

Комплект:2

Примечание:

№ на схеме:19

Наименование:Washer 12

Каталожный номер:JB/T6013

Комплект:1

Примечание:

№ на схеме:20

Наименование:Turbocharger oil inlet union bolt

Каталожный номер:1530-1118031

Комплект:1

Примечание:
