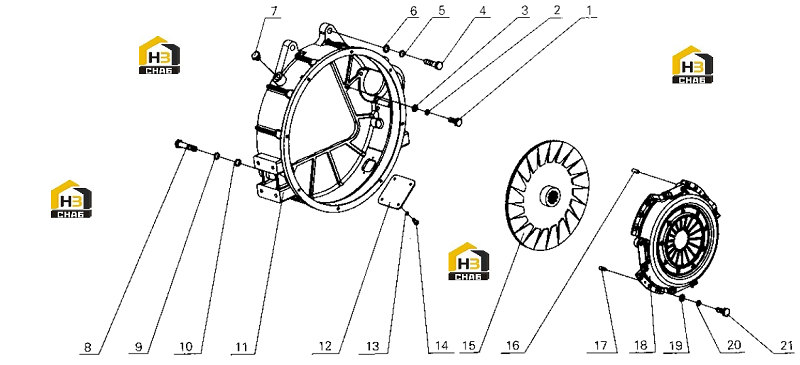

Сцепление в сборе

← Вентилятор в сборе Компоненты насоса рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M12X35

Каталожный номер:Q150B1235

Комплект:2

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:Q40312

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer 12

Каталожный номер:Q40112

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bolt M16X55

Каталожный номер:Q150B1655

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer 16

Каталожный номер:Q40316

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 16

Каталожный номер:Q40116

Комплект:2

Примечание:

№ на схеме:7

Наименование:Screw plug M18X 1.5

Каталожный номер:Q617B18

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M16X70

Каталожный номер:Q150B1670

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer 16

Каталожный номер:Q40316

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 16

Каталожный номер:Q40116

Комплект:2

Примечание:

№ на схеме:11

Наименование:Flywheel case

Каталожный номер:G0200-1600015

Комплект:1

Примечание:

№ на схеме:11

Наименование:Flywheel case

Каталожный номер:G0100-1600015

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:384C-1600018

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 6

Каталожный номер:Q40306

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bolt M6X16

Каталожный номер:Q150B0616

Комплект:4

Примечание:

№ на схеме:15

Наименование:Clutch driven plate assembly

Каталожный номер:A30-1600032

Комплект:1

Примечание:

№ на схеме:15

Наименование:Clutch driven plate assembly

Каталожный номер:0.00E+0

Комплект:1

Примечание:

№ на схеме:16

Наименование:Dowel pin

Каталожный номер:330-1600032

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dowel pin

Каталожный номер:330-1600033

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clutch pressure plate assembly

Каталожный номер:A30-1600031

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clutch pressure plate assembly

Каталожный номер:0.00E+0

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer for adjusting weight

Каталожный номер:430-1600031

Комплект:N

Примечание:

№ на схеме:20

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:8

Примечание:

№ на схеме:21

Наименование:Bolt M10X30

Каталожный номер:Q150B1030

Комплект:8

Примечание:
