Сапун

← Радиатор масляный Топливопровод →

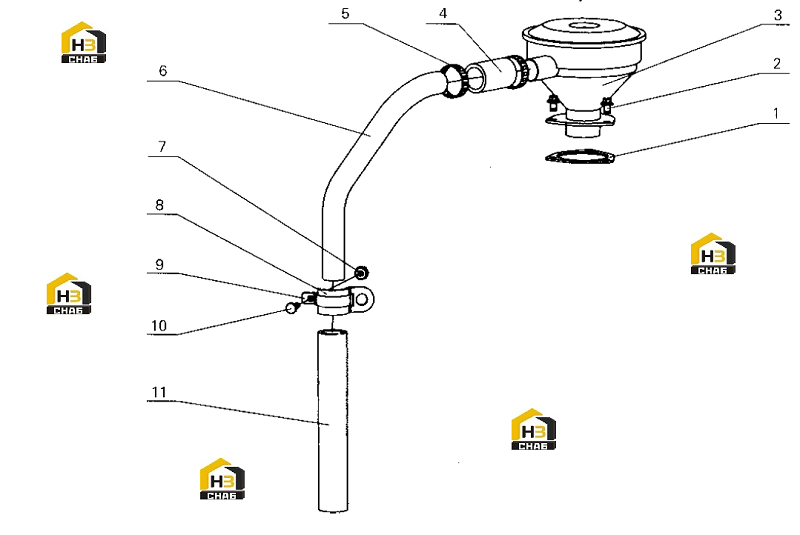

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Breather gasket

Каталожный номер:E0200-1014001A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M6x10

Каталожный номер:Q1840610

Комплект:3

Примечание:

№ на схеме:3

Наименование:Breather

Каталожный номер:E0200-1014010

Комплект:1

Примечание:

№ на схеме:4

Наименование:Air passing connection pipe

Каталожный номер:E0200-1014002

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp 38

Каталожный номер:Q67638

Комплект:2

Примечание:

№ на схеме:6

Наименование:Air passing pipe

Каталожный номер:E0200-1014003A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M6

Каталожный номер:Q340B06

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air passing pipe bracket

Каталожный номер:1530-1014021

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clamp

Каталожный номер:150-1014022

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M6*20

Каталожный номер:Q2140620

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air passing hose

Каталожный номер:1530-1014023

Комплект:1

Примечание:
