Поддон масляный

← Детали выпускного коллектора Фильтр масляный (часть 1) →

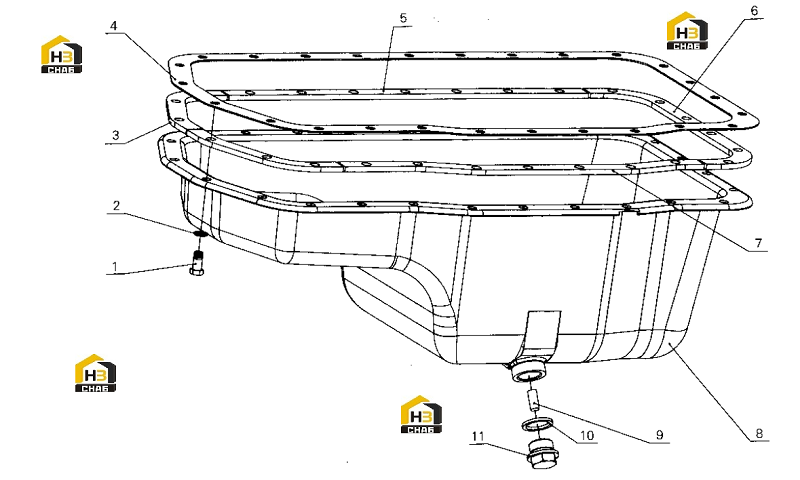

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x25

Каталожный номер:Q150B1025

Комплект:26

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:26

Примечание:

№ на схеме:3

Наименование:Oil pan gasket III

Каталожный номер:E0100-1009011

Комплект:2

Примечание:

№ на схеме:4

Наименование:Oil pan gasket

Каталожный номер:530-1009011

Комплект:1

Примечание:

№ на схеме:5

Наименование:Oil pan gasket I

Каталожный номер:E0100-1009031

Комплект:4

Примечание:

№ на схеме:6

Наименование:Oil pan gasket IV

Каталожный номер:E0100-1009034

Комплект:2

Примечание:

№ на схеме:7

Наименование:Oil pan gasket II

Каталожный номер:E0100-1009032

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil pan welded unit

Каталожный номер:E0100-1009020

Комплект:1

Примечание:

№ на схеме:9

Наименование:Drain oil screw plug magnet

Каталожный номер:6105Q-1009032A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Compound seal washer 27

Каталожный номер:JB/T9822

Комплект:1

Примечание:

№ на схеме:11

Наименование:Drain oil screw plug

Каталожный номер:6105Q-1009031A

Комплект:1

Примечание:
