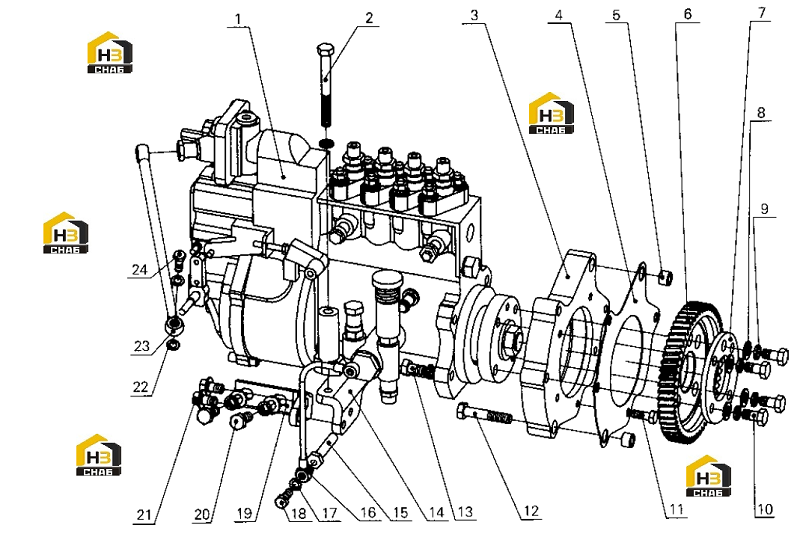

Насос топливный

← Фильтр топливный Форсунка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fuel injection pump

Каталожный номер:B30-1111050

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M10X90

Каталожный номер:Q/YC1821090

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connection plate-injection pump

Каталожный номер:150-1111061

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket

Каталожный номер:150-1111062

Комплект:1

Примечание:

№ на схеме:5

Наименование:Locating sleeve Injection pump gear

Каталожный номер:150-1111066

Комплект:2

Примечание:

№ на схеме:6

Наименование:Timing adjusting plate

Каталожный номер:150-1111063

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer 10

Каталожный номер:150-1111064

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:8

Примечание:

№ на схеме:9

Наименование:Bolt M10X35

Каталожный номер:Q40310

Комплект:10

Примечание:

№ на схеме:10

Наименование:Bolt M8X20

Каталожный номер:Q150B1035

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt M10X55

Каталожный номер:Q150B0820

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt M10X40

Каталожный номер:Q1841055

Комплект:3

Примечание:

№ на схеме:13

Наименование:Bracket

Каталожный номер:Q150B1040

Комплект:4

Примечание:

№ на схеме:14

Наименование:Union seat

Каталожный номер:G0100-1111012D

Комплект:1

Примечание:

№ на схеме:15

Наименование:Oil pipe welded unit

Каталожный номер:E0200-1111031D

Комплект:1

Примечание:

№ на схеме:16

Наименование:Compound seal

Каталожный номер:G0100-1111030A

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer 8

Каталожный номер:JB/T982

Комплект:2

Примечание:

№ на схеме:18

Наименование:Fuel line union plug

Каталожный номер:6105Q-1007072

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:G0100-1111011E

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt M10X25

Каталожный номер:Q150B1025

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M10X16

Каталожный номер:Q1841016

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer 10

Каталожный номер:JB/T6013

Комплект:1

Примечание:

№ на схеме:23

Наименование:Turbocharger compensator pipe

Каталожный номер:E0200-1111070

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hinged bolt M10X1

Каталожный номер:JB/T6013

Комплект:1

Примечание:

№ на схеме:25

Наименование:Delivery valve precision parts

Каталожный номер:F828

Комплект:6

Примечание:

№ на схеме:26

Наименование:Plunger precision parts

Каталожный номер:ZS511

Комплект:6

Примечание:

№ на схеме:27

Наименование:Injection pump

Каталожный номер:G0200-1111050

Комплект:1

Примечание:
