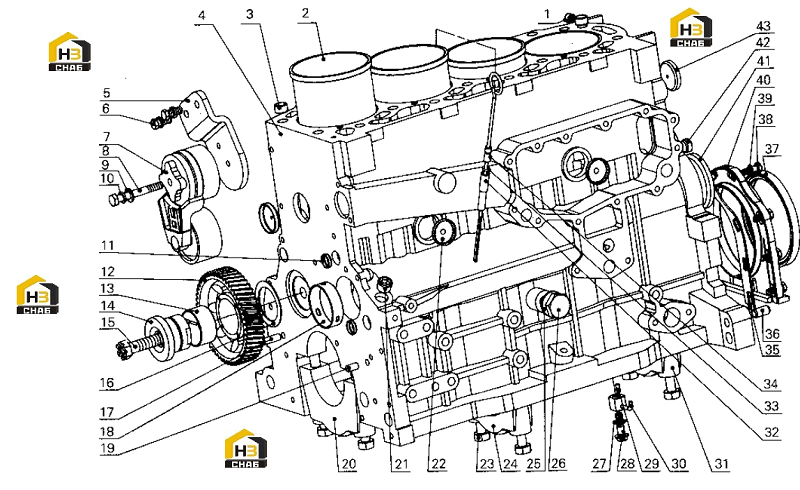

Блок цилиндров в сборе

← Датчик в сборе Детали зубчатой камеры →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tapered hex socket head screw plug NPT1/4

Каталожный номер:Q61902

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder liner

Каталожный номер:G0100-1002026

Комплект:4

Примечание:

№ на схеме:3

Наименование:Locating sleeve

Каталожный номер:150-1002011

Комплект:2

Примечание:

№ на схеме:4

Наименование:Cylinder block

Каталожный номер:B30-1002015A

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket

Каталожный номер:B30-1002052

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M10x25

Каталожный номер:Q150B1025

Комплект:2

Примечание:

№ на схеме:7

Наименование:Belt tensional pulley

Каталожный номер:3430-1002045

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M10x80

Каталожный номер:Q150B1025

Комплект:1

Примечание:

№ на схеме:9

Наименование:Washer 10

Каталожный номер:Q40110

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 10

Каталожный номер:Q40310

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bowl type plug

Каталожный номер:150-1002013

Комплект:3

Примечание:

№ на схеме:12

Наименование:Idle gear

Каталожный номер:150-1002041

Комплект:1

Примечание:

№ на схеме:13

Наименование:Idle gear bearing

Каталожный номер:150-1002043

Комплект:1

Примечание:

№ на схеме:14

Наименование:Idle gear shaft

Каталожный номер:150-1002042

Комплект:1

Примечание:

№ на схеме:15

Наименование:Idle gear shaft bolt

Каталожный номер:530-1002044A

Комплект:1

Примечание:

№ на схеме:16

Наименование:Idle gear antifriction plate

Каталожный номер:150-1002045

Комплект:1

Примечание:

№ на схеме:17

Наименование:Dowel pin

Каталожный номер:150-1002025

Комплект:1

Примечание:

№ на схеме:18

Наименование:Camshaft bushing

Каталожный номер:150-1002012

Комплект:5

Примечание:

№ на схеме:19

Наименование:Dowel pin

Каталожный номер:150-1002028

Комплект:1

Примечание:

№ на схеме:20

Наименование:Main bearing cap

Каталожный номер:150-1002024

Комплект:3

Примечание:

№ на схеме:21

Наименование:Main oil gallery screw plug

Каталожный номер:150-1002022

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bowl type plug

Каталожный номер:150-1002019

Комплект:6

Примечание:

№ на схеме:23

Наименование:Main bearing cap bolt

Каталожный номер:530-1002017

Комплект:10

Примечание:

№ на схеме:24

Наименование:Thrust main bearing cap

Каталожный номер:150-1002023

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer 22

Каталожный номер:Q40122

Комплект:1

Примечание:

№ на схеме:26

Наименование:Oil return bolt

Каталожный номер:530-1002027

Комплект:1

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:430-10020163

Комплект:4

Примечание:

№ на схеме:28

Наименование:Hollow bolt for oil

Каталожный номер:G0100-1002162

Комплект:4

Примечание:

№ на схеме:29

Наименование:Pin B5x12

Каталожный номер:Q5220512

Комплект:4

Примечание:

№ на схеме:30

Наименование:Injector welded parts

Каталожный номер:G0100-1002162

Комплект:4

Примечание:

№ на схеме:31

Наименование:Main bearing cap (rear)

Каталожный номер:150-1002014

Комплект:1

Примечание:

№ на схеме:32

Наименование:Dipstick installing tube

Каталожный номер:530-1002081

Комплект:1

Примечание:

№ на схеме:33

Наименование:O-ring 9x1.6

Каталожный номер:6105Q-1002082

Комплект:1

Примечание:

№ на схеме:34

Наименование:Dipstick welded parts

Каталожный номер:B30-1002090

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rear oil seal seat gasket

Каталожный номер:150-1002063A

Комплект:1

Примечание:

№ на схеме:36

Наименование:Dowel pin

Каталожный номер:150-1002016

Комплект:2

Примечание:

№ на схеме:37

Наименование:Crankshaft rear oil seal

Каталожный номер:150-1002062

Комплект:1

Примечание:

№ на схеме:38

Наименование:Bolt M8x25

Каталожный номер:Q150B0825

Комплект:8

Примечание:

№ на схеме:39

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:8

Примечание:

№ на схеме:40

Наименование:Crankshaft rear oil seal seat

Каталожный номер:G0100-1002061

Комплект:1

Примечание:

№ на схеме:41

Наименование:Camshaft end cover

Каталожный номер:530-1002029

Комплект:1

Примечание:

№ на схеме:42

Наименование:Tapered hex socket head screw plug NPT1/2

Каталожный номер:Q61904

Комплект:2

Примечание:

№ на схеме:43

Наименование:Bowl type plug

Каталожный номер:150-1002021

Комплект:2

Примечание:
