Узел клапанного механизма в сборе ln100-1007000/03

← Вал распределительный в сборе ln100-1006000/06 Комплектующие впускного коллектора lndya-1008100/03&lnd00-1008500/04 →

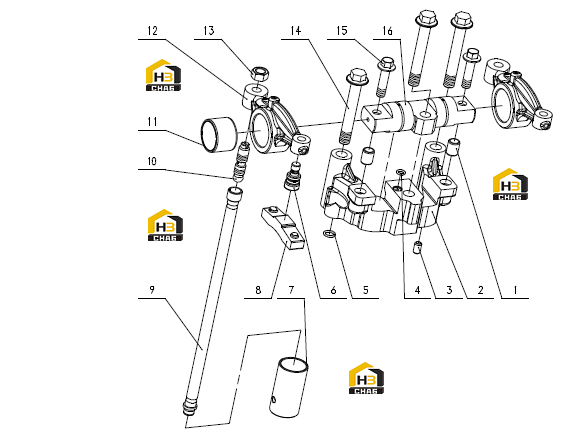

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Locating sleeve

Каталожный номер:L3000-1007027

Комплект:12

Примечание:

№ на схеме:2

Наименование:Rocker arm shaft seat

Каталожный номер:L3000-1007025C

Комплект:12

Примечание:

№ на схеме:3

Наименование:Pin 6X12

Каталожный номер:Q5280612

Комплект:12

Примечание:

№ на схеме:4

Наименование:O-ring 1.8X5

Каталожный номер:YC208-A00500F

Комплект:6

Примечание:EWP

№ на схеме:5

Наименование:O-ring 1.8X8

Каталожный номер:YC208-A00800F

Комплект:6

Примечание:EWP

№ на схеме:6

Наименование:Ball connector

Каталожный номер:L3000-1007070C

Комплект:12

Примечание:

№ на схеме:7

Наименование:Tappet

Каталожный номер:L3000-1007090C

Комплект:12

Примечание:EWP

№ на схеме:8

Наименование:Valve bridge

Каталожный номер:L3000-1007028C

Комплект:12

Примечание:EWP

№ на схеме:9

Наименование:Valve push rod subassembly

Каталожный номер:L3000-1007080D

Комплект:12

Примечание:EWP

№ на схеме:10

Наименование:Adjusting bolt

Каталожный номер:L3000-1007053

Комплект:12

Примечание:

№ на схеме:11

Наименование:Valve rocker arm sleeve

Каталожный номер:L3000-1007144

Комплект:12

Примечание:EWP

№ на схеме:12

Наименование:Valve rocker arm

Каталожный номер:L3000-1007061A

Комплект:12

Примечание:

№ на схеме:13

Наименование:Lock nut

Каталожный номер:6105Q-1007054

Комплект:12

Примечание:

№ на схеме:14

Наименование:Bolt M10X75

Каталожный номер:Q/YC207-1075

Комплект:18

Примечание:

№ на схеме:15

Наименование:Bolt M8X35

Каталожный номер:Q1840835TF2

Комплект:12

Примечание:

№ на схеме:16

Наименование:Rocker arm shaft

Каталожный номер:L3000-1007101

Комплект:6

Примечание:
