Поддон масляный в сборе la2mb-1009000/05

← Коллектор выпускной j61sa-1008200/08&j61sa-1008400/01 Патрубок маслозаборный la2mb-1010000/02 →

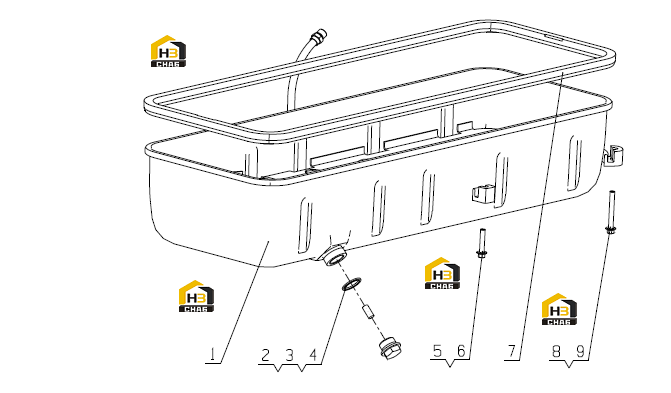

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil sump subassembly

Каталожный номер:6105QJ-1009040C

Комплект:1

Примечание:

№ на схеме:2

Наименование:Seal washer 27

Каталожный номер:Q/YC149-27

Комплект:1

Примечание:EWP

№ на схеме:3

Наименование:Oil drain plug magnet

Каталожный номер:6105Q-1009032A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Oil drain plug

Каталожный номер:6105Q-1009031C

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M8X40

Каталожный номер:Q1840840TF2

Комплект:11

Примечание:

№ на схеме:6

Наименование:Oil sump hook

Каталожный номер:L3200-1009305A

Комплект:10

Примечание:

№ на схеме:7

Наименование:Oil sump gasket

Каталожный номер:L3000-1009001A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8X65

Каталожный номер:Q1840865TF2

Комплект:2

Примечание:

№ на схеме:9

Наименование:Oil sump hookll

Каталожный номер:L3200-1009306A

Комплект:3

Примечание:

№ на схеме:9.1

Наименование:Oil nameplate

Каталожный номер:YC51-2702

Комплект:1

Примечание:No drawing
