Насос водяной в сборе lmdya-1307000/03

← Термостат в сборе lmdyb-1306000/01 Маховик в сборе l53yb-1600000/01 →

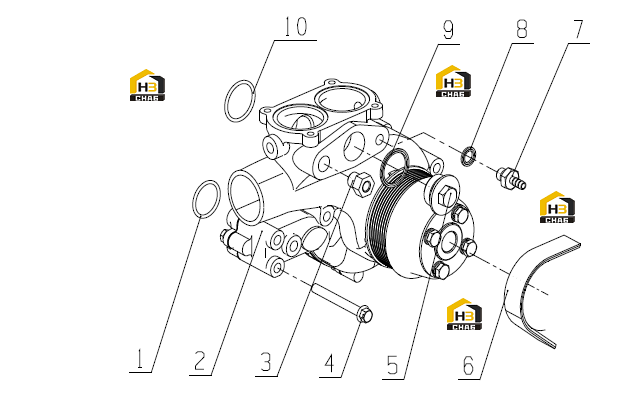

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring 3.55X35.5

Каталожный номер:YC208-C03550S

Комплект:1

Примечание:

№ на схеме:2

Наименование:Water pump part

Каталожный номер:L6YS-1307100

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector seat

Каталожный номер:L3100-1307112A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M10X85

Каталожный номер:Q1841085TF2

Комплект:5

Примечание:

№ на схеме:5

Наименование:Screw plug

Каталожный номер:177-1306023C

Комплект:1

Примечание:

№ на схеме:6

Наименование:Poly V-belt

Каталожный номер:YC80-10PK-2370BG

Комплект:1

Примечание:

№ на схеме:7

Наименование:Heating water pipe joint I

Каталожный номер:G6800-1303026

Комплект:1

Примечание:

№ на схеме:8

Наименование:Compound seal washer 14

Каталожный номер:Q/YC149-14

Комплект:1

Примечание:EWP

№ на схеме:9

Наименование:Compound seal washer 36

Каталожный номер:Q/YC149-36

Комплект:1

Примечание:EWP

№ на схеме:10

Наименование:O-ring 3.55X40

Каталожный номер:YC208-C04000S

Комплект:1

Примечание:EWP
