D7019-1009000/02 Oli Sump Assembly

← D7100-1008200/04 Air Exhaust Pipe parts D0302-1010000/03 Oil Strainer Assembly →

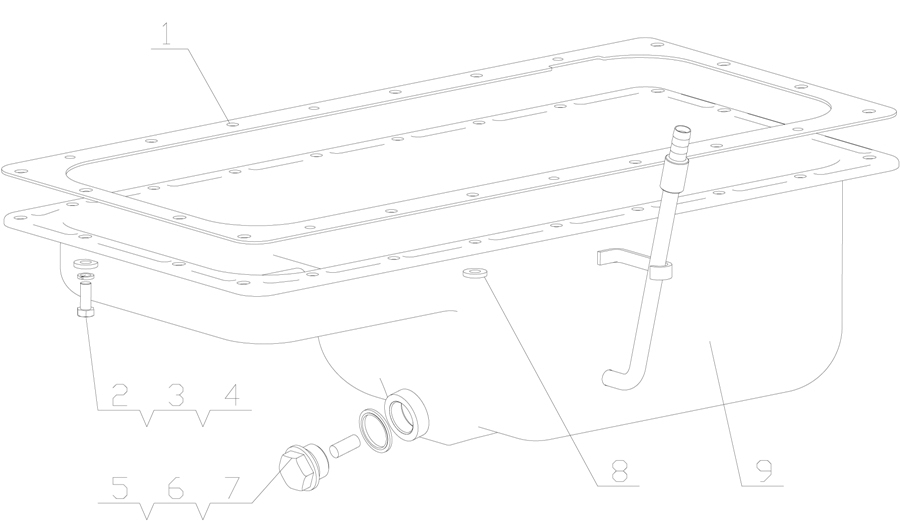

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil sump gasket

Каталожный номер:D30-1009011C

Комплект:1

Примечание:EWP

№ на схеме:2

Наименование:Bolt M8X20

Каталожный номер:Q/YC1820820

Комплект:22

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:22

Примечание:

№ на схеме:4

Наименование:Washer 7

Каталожный номер:D30-1009102A

Комплект:7

Примечание:

№ на схеме:5

Наименование:Oil drain plug

Каталожный номер:6105Q-1009031C

Комплект:1

Примечание:

№ на схеме:6

Наименование:Oil drain plug magnet

Каталожный номер:6105Q-1009032A

Комплект:1

Примечание:

№ на схеме:7

Наименование:Compoound seal washer 27

Каталожный номер:Q/YC149-27

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:18

Примечание:

№ на схеме:9

Наименование:Oil sump parts

Каталожный номер:D7019-1009040

Комплект:1

Примечание:
