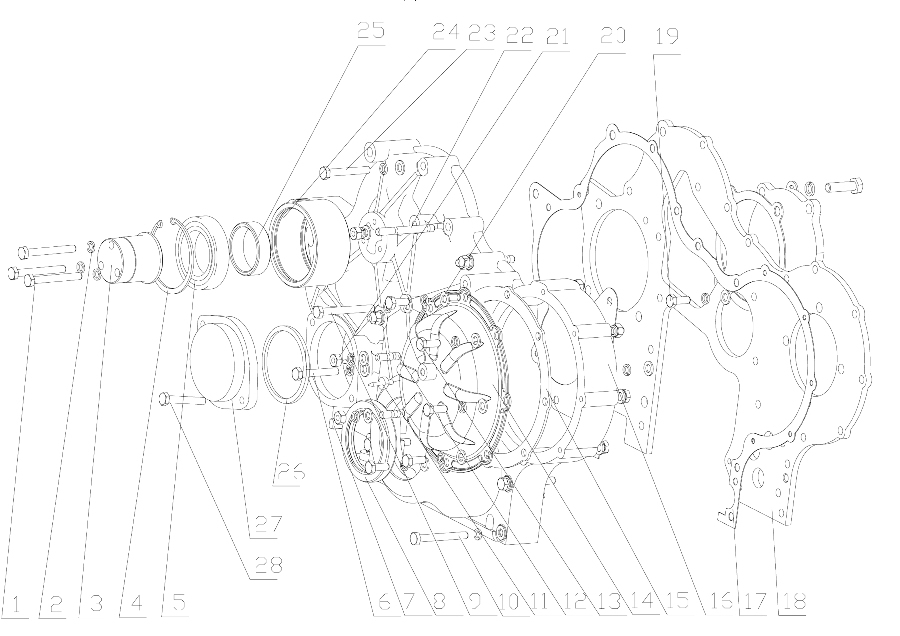

D30-1002030A/08 Gear Housing Parts

← D7019-1002000/10 Cylinder Block Assembly D30-1003000B/08 Cylinder Head Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X65

Каталожный номер:Q150B0865TF2

Комплект:3

Примечание:

№ на схеме:2

Наименование:Lock Washer 8

Каталожный номер:Q40308

Комплект:27

Примечание:

№ на схеме:3

Наименование:Multi-wedge idle gear shaft

Каталожный номер:D30-1002213B

Комплект:1

Примечание:

№ на схеме:4

Наименование:Retaining ring 80

Каталожный номер:Q43080

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ball bearing 6010-2RS

Каталожный номер:GB/T276-6010-2RS

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt M8X50

Каталожный номер:Q150B0850

Комплект:2

Примечание:

№ на схеме:7

Наименование:Tabular pin

Каталожный номер:6105Q-1600011

Комплект:1

Примечание:

№ на схеме:8

Наименование:Oil seal 65X90

Каталожный номер:YC209-C065090FR

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8X70

Каталожный номер:Q150B0870

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M8X70

Каталожный номер:Q150B0865

Комплект:2

Примечание:

№ на схеме:11

Наименование:TDC pointer

Каталожный номер:D30-1002037

Комплект:1

Примечание:

№ на схеме:12

Наименование:Stud M8X16

Каталожный номер:Q1200816

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M8X20

Каталожный номер:Q150B0820

Комплект:5

Примечание:

№ на схеме:14

Наименование:Injection pump gear cover part

Каталожный номер:1D30-1002040

Комплект:1

Примечание:

№ на схеме:15

Наименование:injection pump gear cover gasket

Каталожный номер:D30-1002036

Комплект:1

Примечание:

№ на схеме:16

Наименование:Timing gear housing cover

Каталожный номер:D30-1002031C

Комплект:1

Примечание:

№ на схеме:17

Наименование:Timing gear housing cover gasket

Каталожный номер:D30-1002034C

Комплект:1

Примечание:

№ на схеме:18

Наименование:Gear housing cover plate

Каталожный номер:D30-1002033D

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:13

Примечание:

№ на схеме:20

Наименование:Lock Washer 8

Каталожный номер:Q40108

Комплект:24

Примечание:

№ на схеме:21

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:5

Примечание:

№ на схеме:22

Наименование:Stud M8X65

Каталожный номер:Q1200865

Комплект:3

Примечание:

№ на схеме:23

Наименование:bolt M8X55

Каталожный номер:Q150B0855

Комплект:1

Примечание:

№ на схеме:24

Наименование:Multi-cincture idle gear

Каталожный номер:D30-1002211B

Комплект:1

Примечание:

№ на схеме:25

Наименование:Spacer sleeve

Каталожный номер:D30-1002212A

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring 2.65X75

Каталожный номер:YC208-B07500F

Комплект:1

Примечание:

№ на схеме:27

Наименование:Steering pump cover

Каталожный номер:D30-1002038

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M10X25

Каталожный номер:Q150B1025

Комплект:2

Примечание:
