D7019-1008100/04 & D7019-1008500/03 Air Intake Pipe Parts & Air Intake Connecting Pipe Parts

← D30-1007000A/06 Valve Tappet Assembly D7100-1008200/04 Air Exhaust Pipe parts →

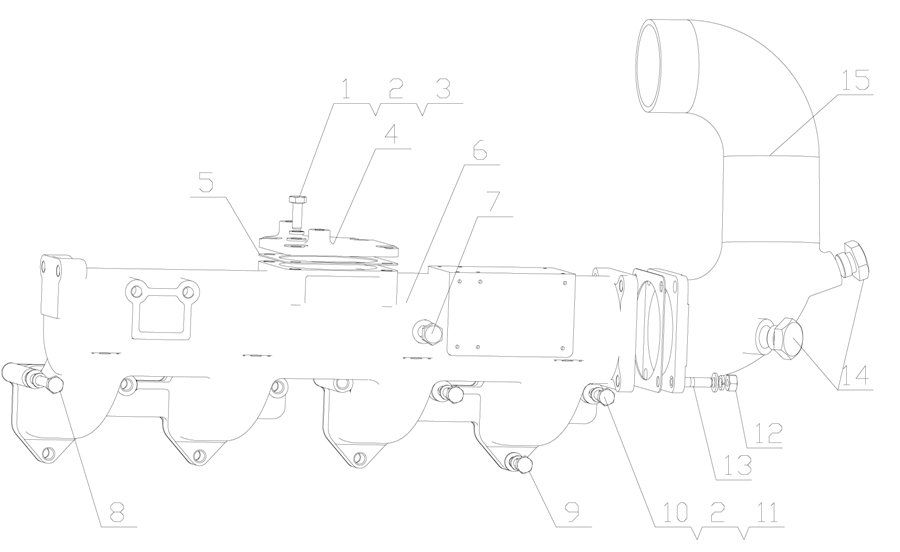

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8X22

Каталожный номер:Q150B0822

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 8

Каталожный номер:Q40308

Комплект:18

Примечание:

№ на схеме:3

Наименование:Washer 8

Каталожный номер:Q40108

Комплект:14

Примечание:

№ на схеме:4

Наименование:Air intake pipe cover

Каталожный номер:D7019-1008108

Комплект:1

Примечание:

№ на схеме:5

Наименование:Gasket

Каталожный номер:530-1008019A

Комплект:1

Примечание:

№ на схеме:6

Наименование:Air intake pipe

Каталожный номер:D30-1008101F

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw plug M10X1

Каталожный номер:Q/YC198-10

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8X75

Каталожный номер:Q150B0875

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bolt M8X30

Каталожный номер:Q150B0830

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M8X32

Каталожный номер:Q150B0832

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:6105Q-3509013

Комплект:4

Примечание:

№ на схеме:12

Наименование:Nut M8

Каталожный номер:Q340B08

Комплект:4

Примечание:

№ на схеме:13

Наименование:Stud M8X25

Каталожный номер:Q1200825

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw plug M20X1. 5

Каталожный номер:Q/YC198-20

Комплект:2

Примечание:

№ на схеме:15

Наименование:Air intake connecting pipe

Каталожный номер:D7019-1008102A

Комплект:1

Примечание:
