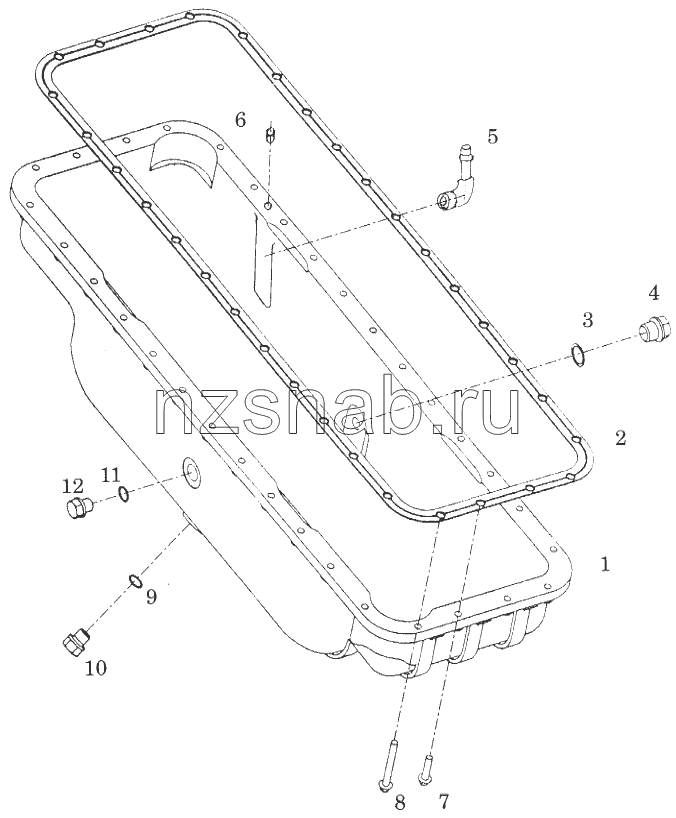

Масляный поддон

← Раздаточная коробка Головка блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Заглушка, трубка

Каталожный номер:D02A-164-01

Комплект:1

Примечание:

№ на схеме:

Наименование:Медная шайба

Каталожный номер:Q/SC598-18x22

Комплект:1

Примечание:

№ на схеме:

Наименование:Болт

Каталожный номер:GB5787-AM8x25

Комплект:32

Примечание:

№ на схеме:

Наименование:Длинная прижимная полоса

Каталожный номер:D03-107-01

Комплект:2

Примечание:

№ на схеме:

Наименование:L тип, пpижимнaя пoлoca

Каталожный номер:D03-106-01

Комплект:4

Примечание:

№ на схеме:

Наименование:Сварной масляный поддон

Каталожный номер:D03-001-32

Комплект:1

Примечание:

№ на схеме:

Наименование:Сварной масляный поддон

Каталожный номер:D03-001-31

Комплект:1

Примечание:

№ на схеме:1

Наименование:Масляный поддон

Каталожный номер:D03-101-31

Комплект:1

Примечание:

№ на схеме:2

Наименование:Прокладка, масляный поддон

Каталожный номер:D03-104-30

Комплект:1

Примечание:

№ на схеме:3

Наименование:Медная шайба

Каталожный номер:Q/SC598-22x28

Комплект:1

Примечание:

№ на схеме:4

Наименование:Заглушка винтовая

Каталожный номер:Q/SC587.1-M22x1.5

Комплект:1

Примечание:

№ на схеме:5

Наименование:Сварная трубка, линия возврата масла

Каталожный номер:D03-030-01

Комплект:1

Примечание:

№ на схеме:6

Наименование:Заглушка

Каталожный номер:D03-305-01

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:GB5787-AM8x35

Комплект:28

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:GB5787-AM8x70

Комплект:4

Примечание:

№ на схеме:9

Наименование:Прокладка, резиновая интегрированная шайба

Каталожный номер:Q/SC1294-18

Комплект:1

Примечание:

№ на схеме:10

Наименование:Заглушка винтовая

Каталожный номер:Q/SC587.1-M18x1.5

Комплект:1

Примечание:

№ на схеме:11

Наименование:Медная шайба

Каталожный номер:Q/SC598-16x20

Комплект:1

Примечание:

№ на схеме:12

Наименование:Заглушка винтовая

Каталожный номер:Q/SC587.1-M16x1.5

Комплект:1

Примечание:
