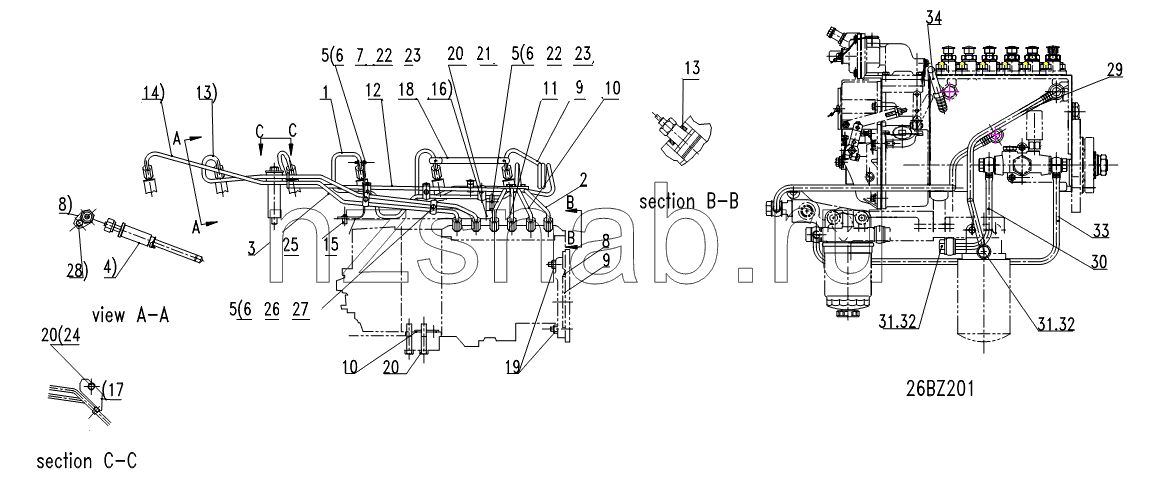

FUEL INJECTION AND DRAIN LINES GP

← LINES GP-WATER ENGINE SUPPORT, FLYWHEEL HOUSING SUPPORT AND BOLT MTG GP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:BOLT

Каталожный номер:5P4939

Комплект:8

Примечание:

№ на схеме:1

Наименование:LINES GP

Каталожный номер:26AB201

Комплект:1

Примечание:

№ на схеме:2

Наименование:LINES GP-FUEL INJECTION (D)

Каталожный номер:26AB202

Комплект:1

Примечание:

№ на схеме:3

Наименование:LINES GP-FUEL INJECTION (D)

Каталожный номер:26AB203

Комплект:1

Примечание:

№ на схеме:4

Наименование:NOZZLE AS.-DIRECT INJECTION FUEL VALVE

Каталожный номер:8N7005

Комплект:6

Примечание:

№ на схеме:5

Наименование:CLAMP-FUEL LINE

Каталожный номер:1W9168

Комплект:12

Примечание:

№ на схеме:6

Наименование:CLAMP-FUEL LINE

Каталожный номер:1W9169

Комплект:12

Примечание:

№ на схеме:7

Наименование:CLAMP AS.-FUEL LINE

Каталожный номер:1W9167

Комплект:3

Примечание:

№ на схеме:8

Наименование:CLAMP-NOZZLE

Каталожный номер:7C3469

Комплект:6

Примечание:

№ на схеме:9

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:26AB204

Комплект:1

Примечание:

№ на схеме:10

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:26AB205

Комплект:1

Примечание:

№ на схеме:11

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:26AB206

Комплект:1

Примечание:

№ на схеме:12

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:26AB207

Комплект:1

Примечание:

№ на схеме:13

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:26AB208

Комплект:1

Примечание:

№ на схеме:14

Наименование:LINE AS.-FUEL INJECTION

Каталожный номер:26AB209

Комплект:1

Примечание:

№ на схеме:15

Наименование:BRACKET

Каталожный номер:4P2578

Комплект:1

Примечание:

№ на схеме:16

Наименование:BRACKET AS.

Каталожный номер:7C7614

Комплект:1

Примечание:

№ на схеме:17

Наименование:BRACKET AS.

Каталожный номер:1229405

Комплект:1

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:9Y7524

Комплект:1

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:3S2713

Комплект:3

Примечание:

№ на схеме:20

Наименование:WASHER

Каталожный номер:5M2894

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOLT

Каталожный номер:0S1591

Комплект:1

Примечание:

№ на схеме:22

Наименование:LOCK

Каталожный номер:9N3388

Комплект:5

Примечание:

№ на схеме:23

Наименование:WASHER

Каталожный номер:4B4274

Комплект:4

Примечание:

№ на схеме:24

Наименование:BOLT

Каталожный номер:0T0055

Комплект:1

Примечание:

№ на схеме:25

Наименование:BOLT

Каталожный номер:2P3200

Комплект:1

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:26AL101

Комплект:8

Примечание:

№ на схеме:27

Наименование:WASHER

Каталожный номер:GB/T93-5

Комплект:8

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:1T0416

Комплект:6

Примечание:

№ на схеме:29

Наименование:PUMP PIPE LINE

Каталожный номер:26BB201

Комплект:1

Примечание:

№ на схеме:30

Наименование:OUTLET LINE

Каталожный номер:26BB203

Комплект:1

Примечание:

№ на схеме:31

Наименование:BOLT

Каталожный номер:Q/SC642.1-01-M12x1.25x25

Комплект:2

Примечание:

№ на схеме:32

Наименование:Уплотнение, резиновая интегрированная шайба

Каталожный номер:Q/SC1294-12

Комплект:4

Примечание:

№ на схеме:33

Наименование:INLET LINE

Каталожный номер:26BB202

Комплект:1

Примечание:

№ на схеме:34

Наименование:PIPE AS.

Каталожный номер:26BB206

Комплект:1

Примечание:
