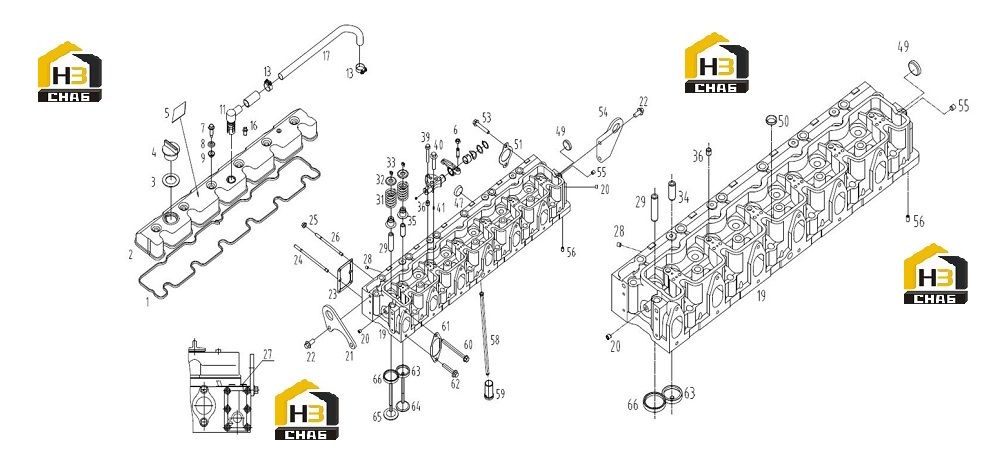

Головка блока цилиндров s00018440

← Поддон масляный d03-000-11 Поршень и шатун t05-000-40 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL (RECTANGULAR RING), VALVE TRAIN COVER

Каталожный номер:D04-135-30A

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER, VALVE TRAIN

Каталожный номер:D04-134-32

Комплект:1

Примечание:

№ на схеме:3

Наименование:SEAL, OIL FILLER

Каталожный номер:D04-139-02

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER, OIL FILLER

Каталожный номер:D04-138-01A

Комплект:1

Примечание:

№ на схеме:5

Наименование:TRADEMARK PLATE

Каталожный номер:D04-164-01

Комплект:1

Примечание:

№ на схеме:6

Наименование:ROCKER LEVER ASSY.

Каталожный номер:D04-007-32

Комплект:6

Примечание:

№ на схеме:7

Наименование:BOLT, CYLINDER HEAD

Каталожный номер:D04-136-30B

Комплект:6

Примечание:

№ на схеме:8

Наименование:WASHER, VALVE TRAIN COVER BOLT SEAL

Каталожный номер:D04-301-01

Комплект:6

Примечание:

№ на схеме:9

Наименование:SEAL, VALVE TRAIN COVER BOLT

Каталожный номер:D04-300-01A

Комплект:6

Примечание:

№ на схеме:11

Наименование:JOINT ASSY, FUMES DISPOSAL

Каталожный номер:D04-017-50

Комплект:1

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:B00001565

Комплект:2

Примечание:Q/SC1302-18~32

№ на схеме:16

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002111

Комплект:2

Примечание:Q/SC622-M6*12

№ на схеме:17

Наименование:TUBE, ENGINE VENTILATION

Каталожный номер:S00011811

Комплект:1

Примечание:

№ на схеме:19

Наименование:CYLINDER HEAD

Каталожный номер:T04-101-01

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG, PIPE

Каталожный номер:D04-132-01

Комплект:2

Примечание:

№ на схеме:21

Наименование:LIFTING PLATE, FRONT

Каталожный номер:D04-142-30C

Комплект:1

Примечание:

№ на схеме:22

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002047

Комплект:4

Примечание:Q/SC622-M12*25

№ на схеме:23

Наименование:GASKET, THERMOSTAT

Каталожный номер:D04-304-01

Комплект:1

Примечание:

№ на схеме:24

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-306-01

Комплект:4

Примечание:

№ на схеме:25

Наименование:NUT, HEX FLANGE

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:26

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-305-01

Комплект:2

Примечание:

№ на схеме:27

Наименование:JOINT, VENT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:28

Наименование:PLUG

Каталожный номер:D04-317-01

Комплект:6

Примечание:

№ на схеме:29

Наименование:GUIDE, INTAKE

Каталожный номер:D04-104-30A

Комплект:6

Примечание:

№ на схеме:31

Наименование:SPRING, VALVE

Каталожный номер:D04-113-30A

Комплект:12

Примечание:

№ на схеме:32

Наименование:RETAINER, VALVE SPRING

Каталожный номер:D04-114-30B

Комплект:12

Примечание:

№ на схеме:33

Наименование:COLLATE, VALVE

Каталожный номер:D04-115-30A

Комплект:24

Примечание:

№ на схеме:35

Наименование:SEAL, EXHAUST VALVE STEM

Каталожный номер:D04-107-30

Комплект:12

Примечание:

№ на схеме:36

Наименование:PIN, DOWEL

Каталожный номер:D04-311-01A

Комплект:6

Примечание:

№ на схеме:39

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:D04-120-30

Комплект:6

Примечание:

№ на схеме:40

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002148

Комплект:12

Примечание:Q/SC622-M8*45-10.9

№ на схеме:41

Наименование:PIN, DOWEL

Каталожный номер:B00000116

Комплект:6

Примечание:GB/T119-A4*8

№ на схеме:49

Наименование:PLUG

Каталожный номер:D04-167-01A

Комплект:7

Примечание:

№ на схеме:51

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00007249

Комплект:6

Примечание:

№ на схеме:53

Наименование:BOLT, EXHAUST MANIFOLD

Каталожный номер:D04-145-31

Комплект:12

Примечание:

№ на схеме:54

Наименование:LIFTING PLATE, REAR

Каталожный номер:D04-172-07

Комплект:1

Примечание:

№ на схеме:55

Наименование:PLUG

Каталожный номер:D04-316-01

Комплект:1

Примечание:

№ на схеме:56

Наименование:PIN, THROTTLING

Каталожный номер:D04-161-01

Комплект:1

Примечание:

№ на схеме:57

Наименование:BOLT,PIPE

Каталожный номер:D04-309-01

Комплект:1

Примечание:

№ на схеме:58

Наименование:PUSH ROD

Каталожный номер:D04-128-30A

Комплект:12

Примечание:

№ на схеме:59

Наименование:TAPPET

Каталожный номер:D04-127-30C

Комплект:12

Примечание:

№ на схеме:60

Наименование:BOLT, INTAKE MANIFOLD

Каталожный номер:D04-307-01A

Комплект:6

Примечание:

№ на схеме:61

Наименование:GASKET, INTAKE MANIFOLD

Каталожный номер:D04-131-30

Комплект:6

Примечание:

№ на схеме:62

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002016

Комплект:6

Примечание:Q/SC622-M10*55

№ на схеме:63

Наименование:INSERT, EXHAUST VALVE

Каталожный номер:T04-103-02

Комплект:6

Примечание:

№ на схеме:64

Наименование:EXHAUST VALVE

Каталожный номер:D04-111-31B

Комплект:6

Примечание:

№ на схеме:65

Наименование:INTAKE VALVE

Каталожный номер:D04-110-33

Комплект:6

Примечание:

№ на схеме:66

Наименование:INSERT, INTAKE VALVE

Каталожный номер:T04-102-02

Комплект:6

Примечание:

№ на схеме:67

Наименование:PLUG

Каталожный номер:D04-308-01

Комплект:5

Примечание:

№ на схеме:68

Наименование:PLUG, THREADED

Каталожный номер:D02A-169-01

Комплект:1

Примечание:

№ на схеме:69

Наименование:O RING

Каталожный номер:B00001374

Комплект:1

Примечание:GB3452.1-14*2.65
