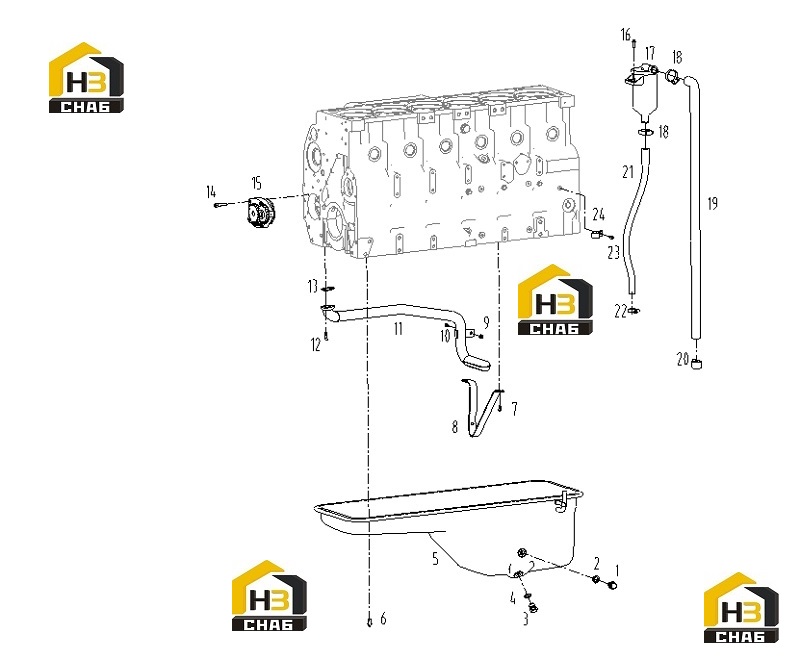

Система масляная
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00001727
Комплект:1
Примечание:Q/SC587.1-M16*1.5
№ на схеме:2
Каталожный номер:D03-110-01
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:B00001728
Комплект:1
Примечание:Q/SC587.1-M18*1.5
№ на схеме:4
Каталожный номер:D03-110-02
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:B00002132
Комплект:32
Примечание:Q/SC622-M8*16
№ на схеме:7
Каталожный номер:B00002111
Комплект:2
Примечание:Q/SC622-M6*12
№ на схеме:9
Каталожный номер:B00000843
Комплект:1
Примечание:GB/T6177-M6-Y
№ на схеме:10
Каталожный номер:B00002116
Комплект:1
Примечание:Q/SC622-M6*16-10.9/A1
№ на схеме:11
Каталожный номер:D19-001-42
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:B00003351
Комплект:2
Примечание:GB/T70.1-M6*20
№ на схеме:13
Каталожный номер:D19-114-01A
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:B00002143
Комплект:4
Примечание:Q/SC622-M8*35-10.9
№ на схеме:16
Каталожный номер:B00005551
Комплект:2
Примечание:GB/T16674.1-M6*20-DAC
№ на схеме:17
Каталожный номер:D42-001-30A
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:D42-500-01
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:S00002731
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:B00005549
Комплект:1
Примечание:GB/T16674.1-M6*12-DAC
