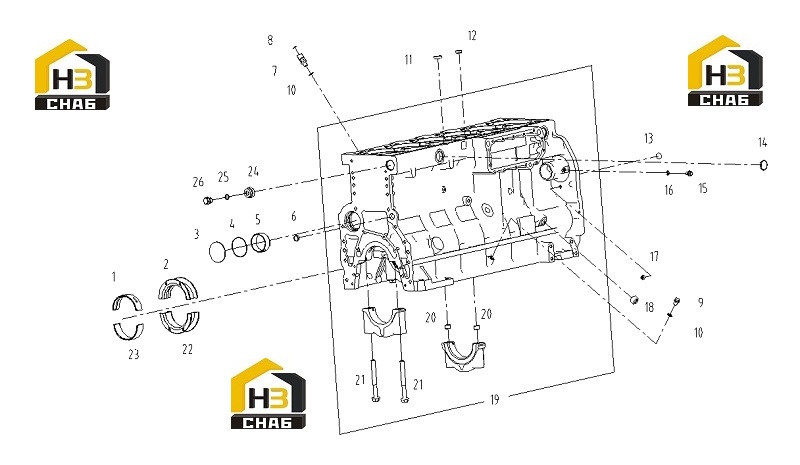

Блок цилиндров (часть 1)

← Двигатель в сборе Блок цилиндров (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MAIN BEARING,UPPER

Каталожный номер:D02A-110-40

Комплект:6

Примечание:

№ на схеме:2

Наименование:THRUST BEARING(UPPER),CRANKSHAFT

Каталожный номер:D02A-111-40

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLUG,CAMSHAFT

Каталожный номер:D02A-162-40

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-RING

Каталожный номер:D02A-324-40

Комплект:1

Примечание:

№ на схеме:5

Наименование:BUSHING,CAMSHAFT

Каталожный номер:D02A-113-01B

Комплект:7

Примечание:

№ на схеме:6

Наименование:PLUG (φ20)

Каталожный номер:D02A-310-01

Комплект:1

Примечание:

№ на схеме:7

Наименование:TUBE,OIL DIPSTIC

Каталожный номер:D02A-142-05

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-RING

Каталожный номер:D28-107-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW PLUG

Каталожный номер:D02A-170-01

Комплект:1

Примечание:

№ на схеме:10

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001546

Комплект:2

Примечание:Q/SC1294-12

№ на схеме:11

Наименование:PLUG（φ28）

Каталожный номер:D04-166-01A

Комплект:2

Примечание:

№ на схеме:12

Наименование:PLUG（φ20）

Каталожный номер:D02A-161-31

Комплект:2

Примечание:

№ на схеме:13

Наименование:PLUG（φ20）

Каталожный номер:D02A-161-01

Комплект:1

Примечание:

№ на схеме:14

Наименование:PLUG（φ35）

Каталожный номер:D04-167-01A

Комплект:9

Примечание:

№ на схеме:15

Наименование:HEXAGON HEAD SCREW PLUG

Каталожный номер:B00001724

Комплект:1

Примечание:Q/SC587.1-M10*1

№ на схеме:16

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001545

Комплект:1

Примечание:Q/SC1294-10

№ на схеме:17

Наименование:HEXAGON COUNTERSUNK CONE SCREW PLUG

Каталожный номер:B00004647

Комплект:1

Примечание:Q61902

№ на схеме:18

Наименование:HEXAGON SOCKET SCREW PLUG (Z3/4)

Каталожный номер:D02A-163-01

Комплект:1

Примечание:

№ на схеме:19

Наименование:CYLINDER BLOCK ASSY(MACHINED)

Каталожный номер:S00019441

Комплект:1

Примечание:

№ на схеме:20

Наименование:RETAINER,SLEEVE

Каталожный номер:D02A-322-40

Комплект:2

Примечание:

№ на схеме:21

Наименование:BOLT,MAIN BEARING

Каталожный номер:S00014703

Комплект:14

Примечание:

№ на схеме:22

Наименование:THRUST BEARING(LOWER),CRANKSHAFT

Каталожный номер:D02A-323-40

Комплект:1

Примечание:

№ на схеме:23

Наименование:MAIN BEARING,LOWER

Каталожный номер:D02A-112-40

Комплект:6

Примечание:

№ на схеме:24

Наименование:JOINT

Каталожный номер:D24B-131-900

Комплект:1

Примечание:

№ на схеме:25

Наименование:COPPER WASHER

Каталожный номер:B00001827

Комплект:1

Примечание:Q/SC598-16*20

№ на схеме:26

Наименование:HEXAGONAL HEAD SCREW PLUG

Каталожный номер:B00001727

Комплект:1

Примечание:Q/SC587.1-M16*1.5
