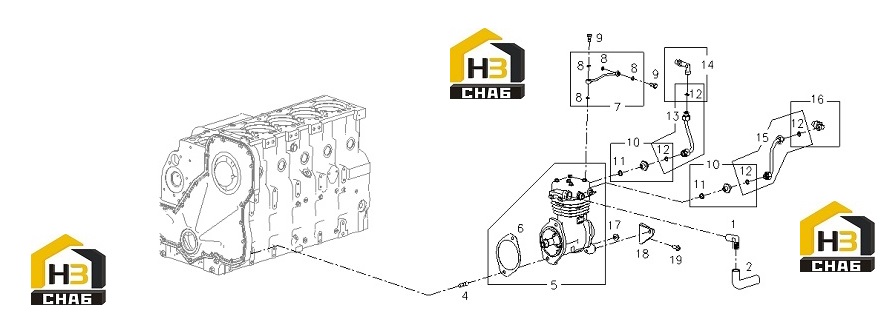

Система очистки воздуха (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:
Каталожный номер:D24B-001-80
Комплект:1
Примечание:
№ на схеме:
Каталожный номер:D24B-002-80
Комплект:1
Примечание:
№ на схеме:
Каталожный номер:D00-106-11
Комплект:1
Примечание:
№ на схеме:1
Каталожный номер:D00-105-20
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:B00002347
Комплект:1
Примечание:Q/SC646-25*1500
№ на схеме:4
Каталожный номер:B00001123
Комплект:2
Примечание:GB/T899-GM12-M12*30-8.8-Y
№ на схеме:5.1
Каталожный номер:B00000518
Комплект:1
Примечание:GB/T5783-M10*40-ZN.D
№ на схеме:5.2
Каталожный номер:B00001276
Комплект:1
Примечание:GB/T97.1-10-200HV-ZN.D
№ на схеме:5.3
Каталожный номер:B00001238
Комплект:1
Примечание:GB/T93-10-Zn.D
№ на схеме:7
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00001545
Комплект:4
Примечание:Q/SC1294-10
№ на схеме:9
Каталожный номер:B00002177
Комплект:2
Примечание:Q/SC642.1-01-M10*1
№ на схеме:11
Каталожный номер:B00001548
Комплект:2
Примечание:Q/SC1294-16
№ на схеме:12
Каталожный номер:S00003174
Комплект:4
Примечание:
№ на схеме:13
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00000836
Комплект:2
Примечание:GB/T6177-M12-Y
№ на схеме:18
Каталожный номер:D00-101-40A
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:B00004351
Комплект:2
Примечание:GB/T16674.1-M10*25
