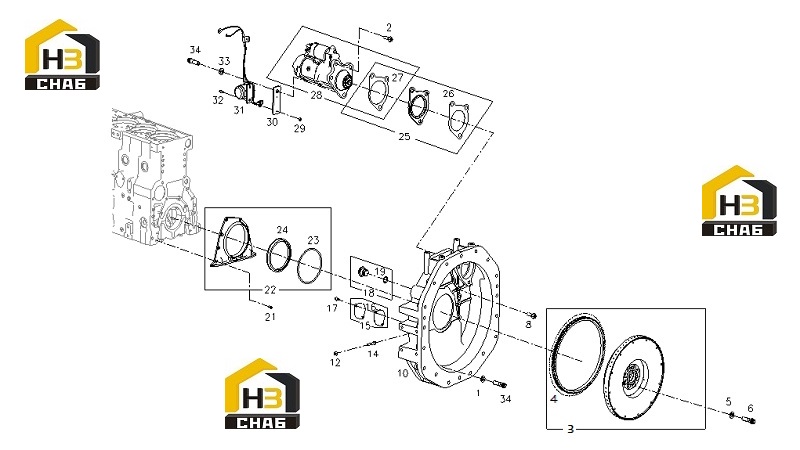

Маховик, корпус маховика и стартер
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:
Каталожный номер:D02C-102-07
Комплект:1
Примечание:
№ на схеме:
Каталожный номер:D02C-104-31
Комплект:1
Примечание:
№ на схеме:1
Каталожный номер:B00001285
Комплект:7
Примечание:GB/T97.1-16-200HV-ZN.D
№ на схеме:2
Каталожный номер:B00005040
Комплект:1
Примечание:GB/T16674.1-M16*60-10.9-ZN.D
№ на схеме:3
Каталожный номер:D06B-001-133
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:D06B-103-01
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:B00001281
Комплект:8
Примечание:GB/T97.1-14-200HV-Y
№ на схеме:8
Каталожный номер:B00002058
Комплект:12
Примечание:Q/SC622-M12*40-10.9
№ на схеме:12
Каталожный номер:B00000846
Комплект:1
Примечание:GB/T6177-M8-Y
№ на схеме:14
Каталожный номер:B00002147
Комплект:1
Примечание:Q/SC622-M8*45
№ на схеме:15
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00002132
Комплект:2
Примечание:Q/SC622-M8*16
№ на схеме:18
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:19
Каталожный номер:B00000300
Комплект:1
Примечание:GB/T3452.1-23.6*3.55
№ на схеме:21
Каталожный номер:B00002114
Комплект:8
Примечание:Q/SC622-M6*16
№ на схеме:23
Каталожный номер:D02A-116-01
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:D02A-118-07
Комплект:1
Примечание:
№ на схеме:25
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:29
Каталожный номер:B00000844
Комплект:2
Примечание:GB/T6177-M6-ZN.D
№ на схеме:32
Каталожный номер:B00002119
Комплект:2
Примечание:Q/SC622-M6*20-ZN.D
№ на схеме:33
Каталожный номер:B00001284
Комплект:3
Примечание:GB/T97.1-16-200HV-Y
