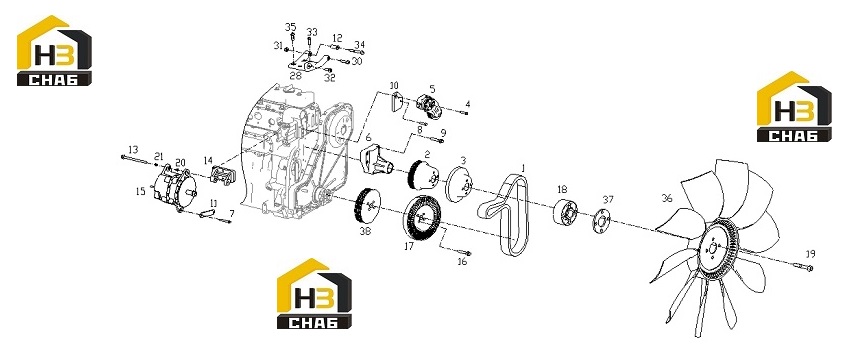

Генератор, комплектующие системы вентилятора, кронштейны двигателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:B00002031
Комплект:1
Примечание:Q/SC622-M10*80-10.9
№ на схеме:6
Каталожный номер:D16A-010-01A
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00002049
Комплект:1
Примечание:Q/SC622-M12*25-ZN.D
№ на схеме:8
Каталожный номер:B00000631
Комплект:2
Примечание:GB/T5783-M8*20
№ на схеме:9
Каталожный номер:B00002147
Комплект:4
Примечание:Q/SC622-M8*45
№ на схеме:10
Каталожный номер:D16A-121-30
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:B00002043
Комплект:1
Примечание:Q/SC622-M12*150-10.9
№ на схеме:16
Каталожный номер:D06A-109-30
Комплект:4
Примечание:
№ на схеме:19
Каталожный номер:S00021517
Комплект:4
Примечание:
№ на схеме:20
Каталожный номер:D11-106-50
Комплект:1
Примечание:Q/SC622-M12*90-10.9
№ на схеме:28
Каталожный номер:S00024100
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:B00002009
Комплект:1
Примечание:Q/SC622-M10*40-ZN.D
№ на схеме:31
Каталожный номер:B00000834
Комплект:1
Примечание:GB/T6177-M10-Zn.D
№ на схеме:32
Каталожный номер:B00002000
Комплект:1
Примечание:Q/SC622-M10*25-ZN.D
№ на схеме:33
Каталожный номер:B00002141
Комплект:2
Примечание:Q/SC622-M8*30-ZN.D
№ на схеме:34
Каталожный номер:B00002026
Комплект:1
Примечание:Q/SC622-M10*70-ZN.D
№ на схеме:35
Каталожный номер:B00002003
Комплект:2
Примечание:Q/SC622-M10*30-ZN.D
