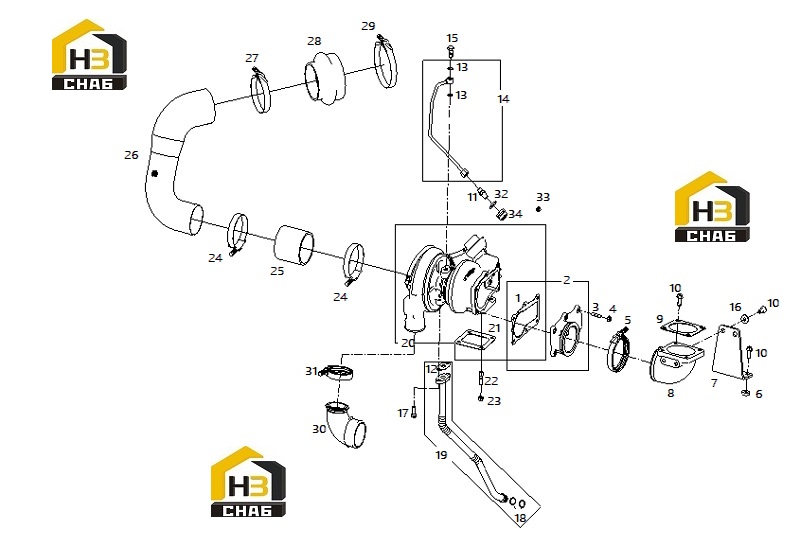

Система турбонагнетателя

← Коллектор впуской и выпускной Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00027515

Комплект:1

Примечание:

№ на схеме:

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00003138

Комплект:1

Примечание:

№ на схеме:

Наименование:OIL INLET PIPE, TURBOCHARGER

Каталожный номер:S00014069

Комплект:1

Примечание:

№ на схеме:

Наименование:PLATE, OUTLET-TURBINE

Каталожный номер:D13-114-30

Комплект:1

Примечание:

№ на схеме:1

Наименование:GASKET, OUTLET PLATE-TURBINE

Каталожный номер:D13-113-01

Комплект:1

Примечание:

№ на схеме:2

Наименование:PLATE, OUTLET-TURBINE SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:3

Наименование:STUD

Каталожный номер:D13-303-01

Комплект:6

Примечание:

№ на схеме:4

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:D13-108-50

Комплект:6

Примечание:

№ на схеме:5

Наименование:CLAMP

Каталожный номер:D13-001-01

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPACER

Каталожный номер:D00-187-02

Комплект:2

Примечание:

№ на схеме:7

Наименование:BRACKET, EXHAUST PIPE ELBOW

Каталожный номер:S00026187

Комплект:1

Примечание:

№ на схеме:8

Наименование:EXHAUST ELBOW

Каталожный номер:S00026020

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET, MUFFLER

Каталожный номер:765I-13-002

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS

Каталожный номер:B00005509

Комплект:8

Примечание:GB/T16674.1-M10*25-DAC

№ на схеме:11

Наименование:JIONT

Каталожный номер:D19-118-01

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:D19-113-02

Комплект:1

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:B00002193

Комплект:2

Примечание:Q/SC642.1-03-12

№ на схеме:14

Наименование:OIL INLET PIPE, TURBOCHARGER SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:15

Наименование:HINGE BOLT

Каталожный номер:B00002178

Комплект:1

Примечание:Q/SC642.1-01-M12*1.25

№ на схеме:16

Наименование:ENLARGED PLAIN WASHER

Каталожный номер:B00005650

Комплект:2

Примечание:Q/SC597-10*26-HDAC

№ на схеме:17

Наименование:HEXAGON BOLTS

Каталожный номер:B00001999

Комплект:2

Примечание:Q/SC622-M10*25

№ на схеме:18

Наименование:O-RING

Каталожный номер:D02A-171-80

Комплект:2

Примечание:

№ на схеме:19

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:20

Наименование:TURBOCHARGER SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKET, INLET-TURBINE

Каталожный номер:D13-102-30B

Комплект:1

Примечание:

№ на схеме:22

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:4

Примечание:

№ на схеме:23

Наименование:NUT, FLANGE-TURBOCHARGER

Каталожный номер:D13-304-01

Комплект:4

Примечание:

№ на схеме:24

Наименование:SPRING CLAMP

Каталожный номер:B00001531

Комплект:2

Примечание:Q/SC1092-100

№ на схеме:25

Наименование:HOSE

Каталожный номер:D00-270-01

Комплект:1

Примечание:

№ на схеме:26

Наименование:AIR INLET PIPE ASSY (WELDED), COMPRESSOR

Каталожный номер:S00026301

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPRING CLAMP

Каталожный номер:B00001532

Комплект:1

Примечание:Q/SC1092-110

№ на схеме:28

Наименование:HOSE

Каталожный номер:D00-206-01

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPRING CLAMP

Каталожный номер:B00001533

Комплект:1

Примечание:Q/SC1092-135

№ на схеме:30

Наименование:AIR OUTLET PIPE ELBOW, COMPRESSOR

Каталожный номер:S00004848

Комплект:1

Примечание:

№ на схеме:31

Наименование:CLAMP

Каталожный номер:D12B-001-900

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:D17-108-01

Комплект:1

Примечание:

№ на схеме:33

Наименование:PLUG

Каталожный номер:D17-300-01

Комплект:1

Примечание:(Z1/4)

№ на схеме:34

Наименование:CONNECTOR

Каталожный номер:S00014070

Комплект:1

Примечание:
