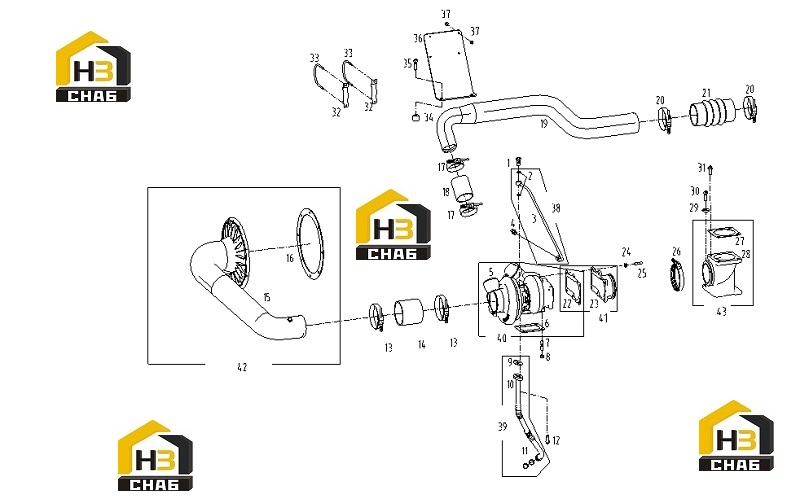

Система турбонагнетателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00002178
Комплект:1
Примечание:Q/SC642.1-01-M12*1.25
№ на схеме:3
Каталожный номер:D19-110-01C
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:D13-304-01
Комплект:4
Примечание:
№ на схеме:10
Каталожный номер:S00003138
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:B00001999
Комплект:2
Примечание:Q/SC622-M10*25
№ на схеме:13
Каталожный номер:B00001531
Комплект:2
Примечание:Q/SC1092-100
№ на схеме:16
Каталожный номер:D00-146-05
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00001539
Комплект:2
Примечание:Q/SC1092-70
№ на схеме:19
Каталожный номер:S00026714
Комплект:1
Примечание:
№ на схеме:20
Каталожный номер:B00001543
Комплект:2
Примечание:Q/SC1092-90
№ на схеме:22
Каталожный номер:D13-113-01
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:D13-108-50
Комплект:6
Примечание:
№ на схеме:27
Каталожный номер:D00-173-01
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:B00002000
Комплект:4
Примечание:Q/SC622-M10*25-ZN.D
№ на схеме:31
Каталожный номер:B00002003
Комплект:2
Примечание:Q/SC622-M10*30-ZN.D
№ на схеме:33
Каталожный номер:S00013936
Комплект:2
Примечание:
№ на схеме:35
Каталожный номер:B00002006
Комплект:2
Примечание:Q/SC622-M10*35-ZN.D
№ на схеме:36
Каталожный номер:S00018968
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:B00000844
Комплект:8
Примечание:GB/T6177-M6-ZN.D
№ на схеме:38
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:41
Каталожный номер:
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:
Комплект:1
Примечание:
