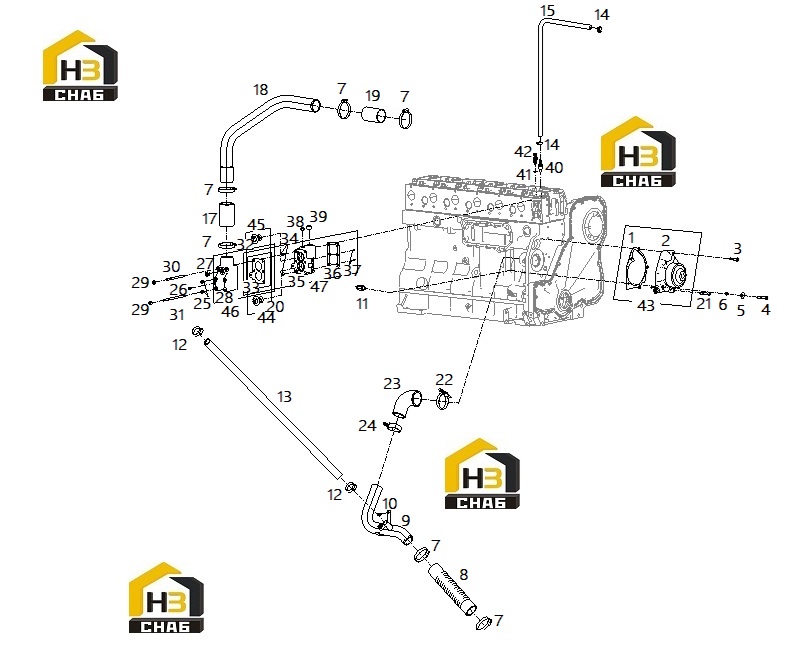

Система охлаждения

← Система масляная Компоненты системы газораспределения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:GASKET

Каталожный номер:S00013391

Комплект:1

Примечание:

№ на схеме:2

Наименование:WATER PUMP ASSY

Каталожный номер:S00020626

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002147

Комплект:2

Примечание:Q/SC622-M8*45

№ на схеме:4

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002152

Комплект:1

Примечание:Q/SC622-M8*50-ZN.D

№ на схеме:5

Наименование:SPRING-TYPE STRAIGHT PINS-SLOTTED,HEAVY DUTY

Каталожный номер:B00001020

Комплект:3

Примечание:GB/T879-12*12

№ на схеме:6

Наименование:BIGGER BLACK WASHERS

Каталожный номер:B00001811

Комплект:1

Примечание:Q/SC597-8*26

№ на схеме:7

Наименование:CLAMP

Каталожный номер:B00001575

Комплект:6

Примечание:Q/SC1302-52~76

№ на схеме:8

Наименование:WATER OUTLET PIPE,WATER TANK

Каталожный номер:D24B-112-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:WATER PUMP INLET TUBE ASSY (WELDED)

Каталожный номер:S00025468

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002133

Комплект:1

Примечание:Q/SC622-M8*16-ZN.D

№ на схеме:11

Наименование:WATER DRAIN COCK

Каталожный номер:D02A-178-900

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:B00001569

Комплект:2

Примечание:Q/SC1302-21~44

№ на схеме:13

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002341

Комплект:1

Примечание:Q/SC646-25*1200

№ на схеме:14

Наименование:CLAMP

Каталожный номер:B00001558

Комплект:2

Примечание:Q/SC1302-12~19

№ на схеме:15

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002278

Комплект:1

Примечание:Q/SC646-10*850

№ на схеме:17

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002432

Комплект:1

Примечание:Q/SC646-60*100

№ на схеме:18

Наименование:INLET PIPE, RADIATOR

Каталожный номер:S00025466

Комплект:1

Примечание:

№ на схеме:19

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002418

Комплект:1

Примечание:Q/SC646-57*100

№ на схеме:20

Наименование:THERMOSTAT

Каталожный номер:D22-102-05

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00002153

Комплект:2

Примечание:Q/SC622-M8*55

№ на схеме:22

Наименование:CLAMP

Каталожный номер:S00011413

Комплект:1

Примечание:

№ на схеме:23

Наименование:HOSE ELBOW,WATER INLET

Каталожный номер:D24A-107-02A

Комплект:1

Примечание:

№ на схеме:24

Наименование:SPRING CLAMP

Каталожный номер:B00001535

Комплект:1

Примечание:Q/SC1092-60

№ на схеме:25

Наименование:HEXAGON SOCKET SCREW PLUG(Z1/4)

Каталожный номер:D00-174-01

Комплект:1

Примечание:

№ на схеме:26

Наименование:SLEEVE PINS

Каталожный номер:D22-105-01

Комплект:2

Примечание:

№ на схеме:27

Наименование:HEXAGON SOCKET SCREW PLUG(Z1/2)

Каталожный номер:D02A-164-01

Комплект:1

Примечание:

№ на схеме:28

Наименование:WATER OUTLET PIPE

Каталожный номер:D24A-110-30A

Комплект:1

Примечание:

№ на схеме:29

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:30

Наименование:STUD,THERMOSTAT

Каталожный номер:D04-305-01

Комплект:2

Примечание:

№ на схеме:31

Наименование:STUD,THERMOSTAT

Каталожный номер:D04-306-01

Комплект:4

Примечание:

№ на схеме:32

Наименование:THERMOSTAT

Каталожный номер:D22-102-06

Комплект:1

Примечание:

№ на схеме:33

Наименование:GASKET

Каталожный номер:D22-103-33

Комплект:1

Примечание:

№ на схеме:34

Наименование:SLEEVE PINS

Каталожный номер:D22-105-01

Комплект:2

Примечание:

№ на схеме:35

Наименование:THERMOSTAT HOUSING

Каталожный номер:D22-101-36

Комплект:1

Примечание:

№ на схеме:36

Наименование:GASKET,THERMOSTAT

Каталожный номер:D04-304-01

Комплект:1

Примечание:

№ на схеме:37

Наименование:PARALLEL PINS

Каталожный номер:B00000121

Комплект:2

Примечание:GB/T119-A6*12

№ на схеме:38

Наименование:HEXAGON SOCKET SCREW PLUG(Z3/8)

Каталожный номер:D04-309-01

Комплект:1

Примечание:

№ на схеме:39

Наименование:HEXAGON SOCKET SCREW PLUG(Z3/4)

Каталожный номер:D02A-163-01

Комплект:1

Примечание:

№ на схеме:40

Наименование:BLEEDING JOINT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:41

Наименование:COPPER WASHER

Каталожный номер:B00001828

Комплект:1

Примечание:Q/SC598-16*22

№ на схеме:42

Наименование:SENSOR,WATER TEMPERATURE

Каталожный номер:D88A-005-800

Комплект:1

Примечание:

№ на схеме:43

Наименование:WATER PUMP SERVICE GROUP

Каталожный номер:

Комплект:

Примечание:

№ на схеме:44

Наименование:THERMOSTAT SERVICE GROUP

Каталожный номер:

Комплект:

Примечание:

№ на схеме:45

Наименование:THERMOSTAT SERVICE GROUP

Каталожный номер:

Комплект:

Примечание:

№ на схеме:46

Наименование:COOLING PIPE SERVICE GROUP

Каталожный номер:

Комплект:

Примечание:

№ на схеме:47

Наименование:THERMOSTAT HOUSING SERVICE GROUP

Каталожный номер:

Комплект:

Примечание:
