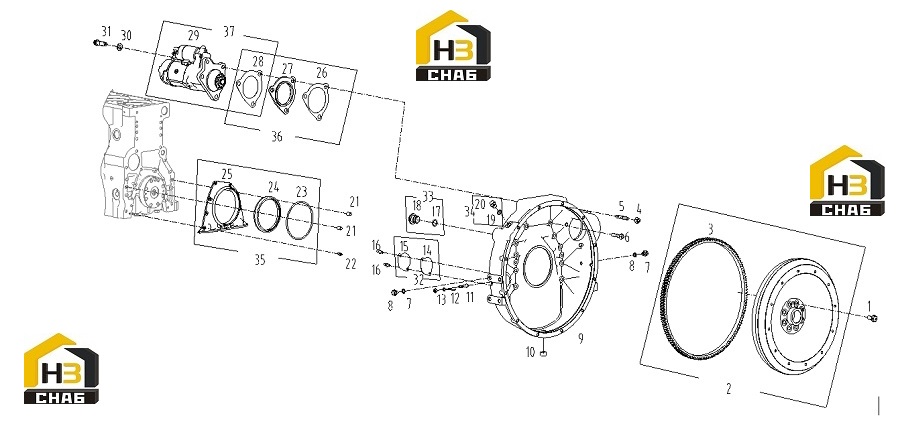

Маховик, корпус маховика и стартер
← Генератор, комплектующие системы вентилятора, кронштейны двигателя
Система управления двигателем →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:B00000836
Комплект:2
Примечание:GB/T6177-M12-Y
№ на схеме:5
Каталожный номер:B00004996
Комплект:2
Примечание:GB/T899-AM12*55-8.8-Y
№ на схеме:6
Каталожный номер:B00002067
Комплект:10
Примечание:Q/SC622-M12*55-10.9
№ на схеме:7
Каталожный номер:B00001547
Комплект:4
Примечание:Q/SC1294-14
№ на схеме:8
Каталожный номер:B00001726
Комплект:4
Примечание:Q/SC587.1-M14*1.5
№ на схеме:10
Каталожный номер:B00001728
Комплект:1
Примечание:Q/SC587.1-M18*1.5
№ на схеме:11
Каталожный номер:B00002147
Комплект:1
Примечание:Q/SC622-M8*45
№ на схеме:13
Каталожный номер:B00000846
Комплект:1
Примечание:GB/T6177-M8-Y
№ на схеме:16
Каталожный номер:B00002132
Комплект:2
Примечание:Q/SC622-M8*16
№ на схеме:17
Каталожный номер:D02C-106-01
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:B00000300
Комплект:1
Примечание:GB/T3452.1-23.6*3.55
№ на схеме:19
Каталожный номер:B00001549
Комплект:1
Примечание:Q/SC1294-18
№ на схеме:20
Каталожный номер:D02A-163-01
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:B00000102
Комплект:2
Примечание:GB/T119-A12*24
№ на схеме:22
Каталожный номер:B00002114
Комплект:8
Примечание:Q/SC622-M6*16
№ на схеме:24
Каталожный номер:D02A-118-07
Комплект:1
Примечание:
№ на схеме:27
Каталожный номер:D02C-102-01
Комплект:1
Примечание:
№ на схеме:30
Каталожный номер:B00001284
Комплект:3
Примечание:GB/T97.1-16-200HV-Y
№ на схеме:33
Каталожный номер:
Комплект:
Примечание:
№ на схеме:34
Каталожный номер:
Комплект:
Примечание:
№ на схеме:35
Каталожный номер:
Комплект:
Примечание:
№ на схеме:36
Каталожный номер:
Комплект:
Примечание:
