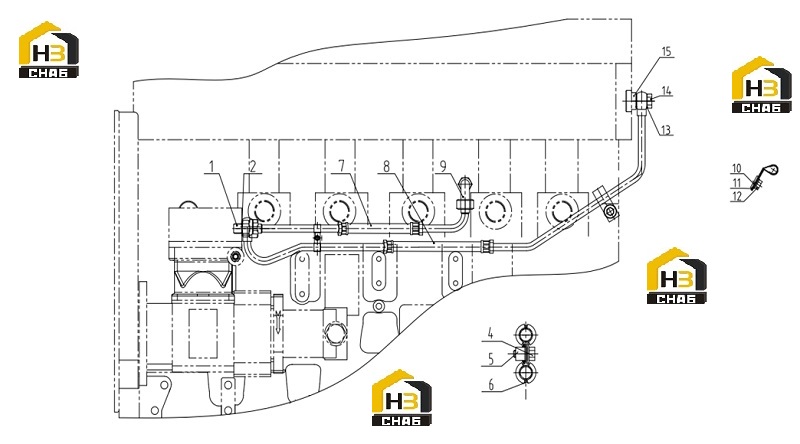

Трубопровод воздушного компрессора d24b-000-900
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00001829
Комплект:1
Примечание:Q/SC598-16*24
№ на схеме:4
Каталожный номер:B00002111
Комплект:1
Примечание:Q/SC622-M6*12
№ на схеме:5
Каталожный номер:D24B-003-30
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:D24B-001-904
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:D24B-002-904
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00001239
Комплект:1
Примечание:GB/T93-12
№ на схеме:12
Каталожный номер:B00002047
Комплект:1
Примечание:Q/SC622-M12*25
№ на схеме:14
Каталожный номер:B00002180
Комплект:2
Примечание:Q/SC642.1-01-M16*1.5
