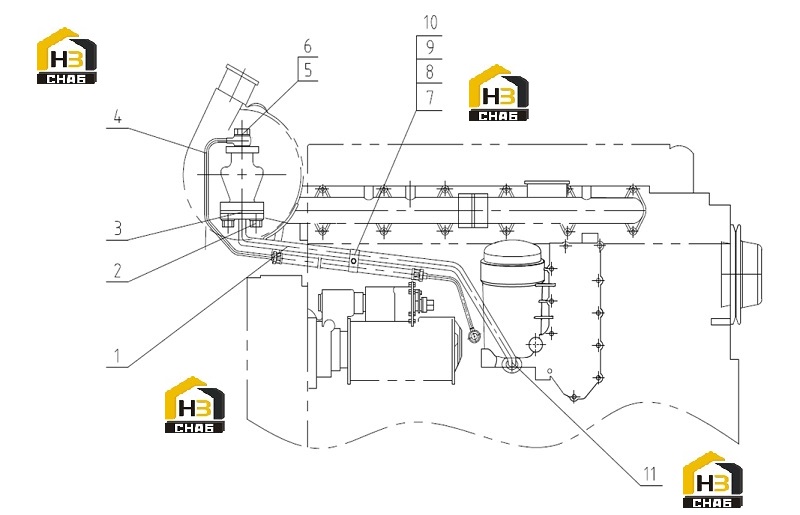

Трубопровод турбонагнетателя d19-000-900
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:S00007042
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:B00001999
Комплект:2
Примечание:Q/SC622-M10*25
№ на схеме:4
Каталожный номер:D19-110-900
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:B00002178
Комплект:2
Примечание:Q/SC642.1-01-M12*1.25
№ на схеме:8
Каталожный номер:B00002118
Комплект:1
Примечание:Q/SC622-M6*20
№ на схеме:9
Каталожный номер:B00000843
Комплект:1
Примечание:GB/T6177-M6-Y
№ на схеме:10
Каталожный номер:B00001297
Комплект:1
Примечание:GB/T97.1-6-200HV-Y
