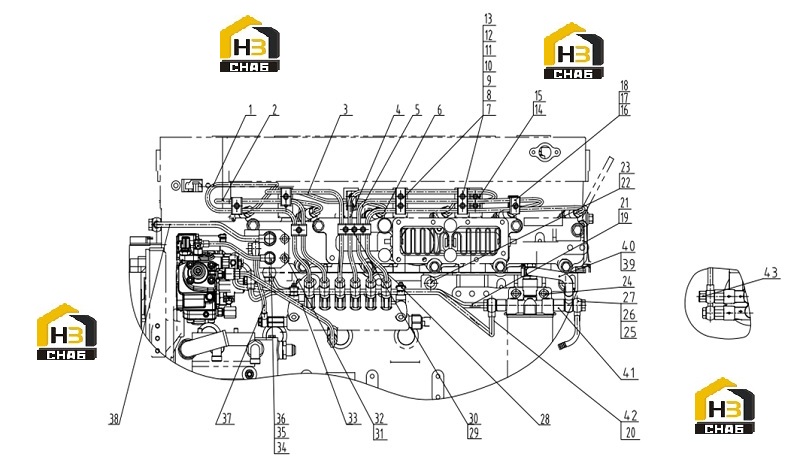

Трубопровод топливный s00021807
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:S00021371
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:S00021372
Комплект:1
Примечание:
№ на схеме:3
Каталожный номер:S00021373
Комплект:1
Примечание:
№ на схеме:4
Каталожный номер:S00021374
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:S00021375
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:S00021376
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00002123
Комплект:20
Примечание:Q/SC622-M6*30
№ на схеме:8
Каталожный номер:B00001297
Комплект:20
Примечание:GB/T97.1-6-200HV-Y
№ на схеме:9
Каталожный номер:B00001252
Комплект:20
Примечание:GB/T93-6
№ на схеме:11
Каталожный номер:D26C-131-904
Комплект:4
Примечание:
№ на схеме:13
Каталожный номер:B00002134
Комплект:5
Примечание:Q/SC622-M8*20
№ на схеме:15
Каталожный номер:D26C-131-902
Комплект:4
Примечание:
№ на схеме:17
Каталожный номер:D26C-131-01
Комплект:10
Примечание:
№ на схеме:19
Каталожный номер:B00001547
Комплект:14
Примечание:Q/SC1294-14
№ на схеме:20
Каталожный номер:B00002179
Комплект:4
Примечание:Q/SC642.1-01-M14*1.5
№ на схеме:21
Каталожный номер:D26C-017-902
Комплект:1
Примечание:
№ на схеме:22
Каталожный номер:B00002050
Комплект:2
Примечание:Q/SC622-M12*30
№ на схеме:23
Каталожный номер:D26C-111-900
Комплект:1
Примечание:
№ на схеме:24
Каталожный номер:B00002146
Комплект:2
Примечание:Q/SC622-M8*40-ZN.D
№ на схеме:26
Каталожный номер:D26C-015-902
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:D26C-131-905
Комплект:4
Примечание:
№ на схеме:30
Каталожный номер:D26C-131-900
Комплект:2
Примечание:
№ на схеме:31
Каталожный номер:B00002139
Комплект:2
Примечание:Q/SC622-M8*30
№ на схеме:32
Каталожный номер:D26C-143-901
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:S00021377
Комплект:1
Примечание:
№ на схеме:34
Каталожный номер:B00002178
Комплект:2
Примечание:Q/SC642.1-01-M12*1.25
№ на схеме:35
Каталожный номер:B00001546
Комплект:5
Примечание:Q/SC1294-12
№ на схеме:36
Каталожный номер:D26C-019-902
Комплект:1
Примечание:
№ на схеме:37
Каталожный номер:D26C-011-902
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:D26C-009-900
Комплект:1
Примечание:
№ на схеме:40
Каталожный номер:D26C-144-900
Комплект:1
Примечание:
№ на схеме:42
Каталожный номер:D26C-018-900
Комплект:1
Примечание:
