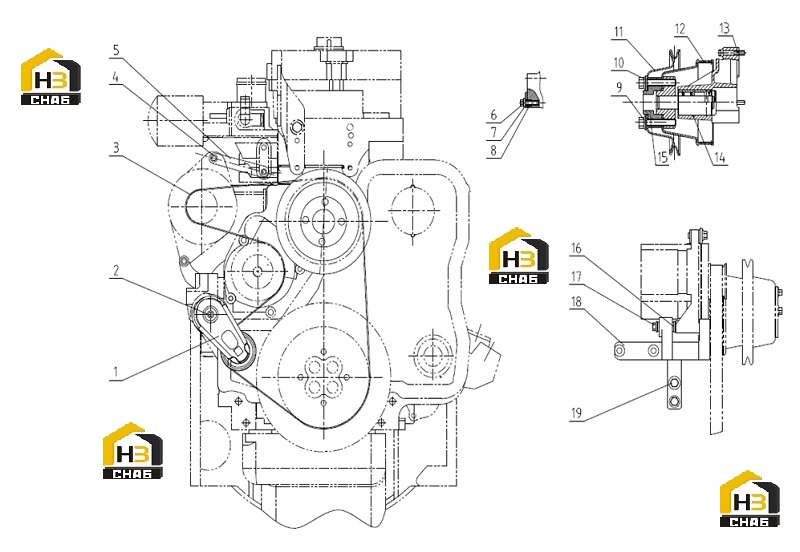

Комплектующие системы охлаждения d16a-000-900
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00002028
Комплект:1
Примечание:Q/SC622-M10*75-10.9
№ на схеме:4
Каталожный номер:B00001999
Комплект:1
Примечание:Q/SC622-M10*25
№ на схеме:6
Каталожный номер:B00002139
Комплект:1
Примечание:Q/SC622-M8*30
№ на схеме:7
Каталожный номер:B00001301
Комплект:1
Примечание:GB/T97.1-8-300HV-Y
№ на схеме:8
Каталожный номер:B00001020
Комплект:1
Примечание:GB/T879-12*12
№ на схеме:9
Каталожный номер:B00002069
Комплект:4
Примечание:Q/SC622-M12*60
№ на схеме:13
Каталожный номер:B00002147
Комплект:4
Примечание:Q/SC622-M8*45
№ на схеме:14
Каталожный номер:D16A-010-900
Комплект:1
Примечание:
№ на схеме:17
Каталожный номер:B00001990
Комплект:1
Примечание:Q/SC622-M10*100-10.9
№ на схеме:19
Каталожный номер:B00002054
Комплект:2
Примечание:Q/SC622-M12*35
