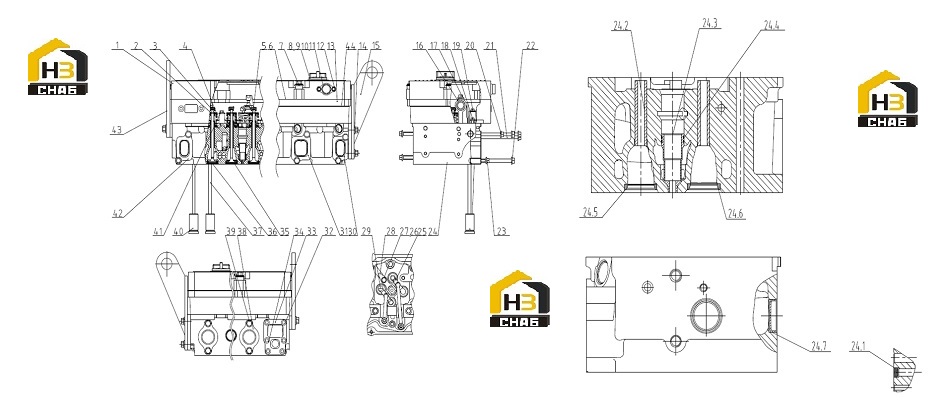

Головка блока цилиндров d04-000-900

← Поддон масляный d03-000-901 Поршень и шатун d05-000-900 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE COVER

Каталожный номер:D04-134-902

Комплект:1

Примечание:

№ на схеме:2

Наименование:VALVE SPRING RETAINER

Каталожный номер:D04-114-900

Комплект:24

Примечание:

№ на схеме:3

Наименование:VALVE COLLET

Каталожный номер:D04-115-900

Комплект:48

Примечание:

№ на схеме:4

Наименование:VALVE SPRING

Каталожный номер:D04-113-900

Комплект:24

Примечание:

№ на схеме:5

Наименование:VALVE STEM SEAL

Каталожный номер:D04-105-900

Комплект:24

Примечание:

№ на схеме:6

Наименование:VALVE COVER SEAL

Каталожный номер:D04-135-901

Комплект:1

Примечание:

№ на схеме:7

Наименование:CUSHION ASSY, VALVE COVER

Каталожный номер:S00000060

Комплект:14

Примечание:

№ на схеме:8

Наименование:GASKET, OIL FILLER COVER

Каталожный номер:D04-139-02

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER, OIL FILLER

Каталожный номер:D04-138-01A

Комплект:1

Примечание:

№ на схеме:10

Наименование:OUTLET PIPE ASSY (WELDED)

Каталожный номер:D04-012-900

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET

Каталожный номер:D04-334-900

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002132

Комплект:2

Примечание:Q/SC622-M8*16

№ на схеме:13

Наименование:INTERMEDIATE COVER

Каталожный номер:D04-328-902

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002054

Комплект:4

Примечание:Q/SC622-M12*35

№ на схеме:15

Наименование:ENGINE LIFTING EYE, REAR

Каталожный номер:D04-143-900

Комплект:1

Примечание:

№ на схеме:16

Наименование:ROCKER ARM SHAFT AND SUPPORT ASSEMBLY

Каталожный номер:D04-015-900

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002032

Комплект:12

Примечание:Q/SC622-M10*90

№ на схеме:18

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002134

Комплект:1

Примечание:Q/SC622-M8*20

№ на схеме:19

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002161

Комплект:7

Примечание:Q/SC622-M8*70

№ на схеме:20

Наименование:BOLT, AIR INTAKE PIPE

Каталожный номер:D04-307-901

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT, AIR INTAKE PIPE

Каталожный номер:D04-307-900

Комплект:5

Примечание:

№ на схеме:22

Наименование:BOLT, AIR INTAKE PIPE

Каталожный номер:D04-307-01A

Комплект:6

Примечание:

№ на схеме:23

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002001

Комплект:2

Примечание:Q/SC622-M10*30

№ на схеме:24

Наименование:CYLINDER HEAD ASSY

Каталожный номер:D04-001-900

Комплект:1

Примечание:

№ на схеме:24.1

Наименование:PIUG

Каталожный номер:D02A-309-01

Комплект:3

Примечание:

№ на схеме:24.2

Наименование:VALVE GUIDE

Каталожный номер:D04-104-900

Комплект:24

Примечание:

№ на схеме:24.3

Наименование:SPACING SLEEVE, INJECTOR

Каталожный номер:D04-321-900

Комплект:6

Примечание:

№ на схеме:24.4

Наименование:O-RING

Каталожный номер:D04-323-01

Комплект:12

Примечание:

№ на схеме:24.5

Наименование:VALVE SEAT INERT, INTAKE

Каталожный номер:D04-102-901

Комплект:12

Примечание:

№ на схеме:24.6

Наименование:VALVE SEAT INSERT, EXHAUST

Каталожный номер:D04-103-900

Комплект:12

Примечание:

№ на схеме:24.7

Наименование:PIUG

Каталожный номер:D04-167-01A

Комплект:6

Примечание:(φ35)

№ на схеме:25

Наименование:VALVE BRIDGE, INTAKE

Каталожный номер:D04-329-900

Комплект:6

Примечание:

№ на схеме:26

Наименование:BOLT

Каталожный номер:D03-112-01

Комплект:6

Примечание:

№ на схеме:27

Наименование:SPHERICAL WASHER

Каталожный номер:B00000973

Комплект:6

Примечание:GB/T849-8

№ на схеме:28

Наименование:CLAMP, INJECTOR

Каталожный номер:D04-147-900

Комплект:6

Примечание:

№ на схеме:29

Наименование:VALVE BRIDGE, EXHAUST

Каталожный номер:D04-330-900

Комплект:6

Примечание:

№ на схеме:30

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:D04-131-902

Комплект:1

Примечание:

№ на схеме:31

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:D04-131-901

Комплект:5

Примечание:

№ на схеме:32

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:D04-152-900

Комплект:2

Примечание:

№ на схеме:33

Наименование:GASKET, THERMOSTAT

Каталожный номер:D04-304-900

Комплект:1

Примечание:

№ на схеме:34

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:D02A-311-02

Комплект:2

Примечание:(M8*95)

№ на схеме:35

Наименование:VALVE, INTAKE

Каталожный номер:D04-110-901

Комплект:12

Примечание:

№ на схеме:36

Наименование:VALVE, EXHAUST

Каталожный номер:D04-111-900

Комплект:12

Примечание:

№ на схеме:37

Наименование:PUSH ROD

Каталожный номер:D04-128-900

Комплект:12

Примечание:

№ на схеме:38

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:S00000500

Комплект:6

Примечание:

№ на схеме:39

Наименование:BOLT EXHAUST MANIFOLD

Каталожный номер:D04-145-30A

Комплект:12

Примечание:

№ на схеме:40

Наименование:TAPPET

Каталожный номер:D04-127-30C

Комплект:12

Примечание:

№ на схеме:41

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002145

Комплект:7

Примечание:Q/SC622-M8*40

№ на схеме:42

Наименование:GASKET, AIR INTAKE PIPE

Каталожный номер:D04-131-900

Комплект:1

Примечание:

№ на схеме:43

Наименование:ENGINE LIFTING EYE, FRONT

Каталожный номер:D04-142-900

Комплект:1

Примечание:

№ на схеме:44

Наименование:ROCKER ARM CASE SEAL

Каталожный номер:D04-337-901

Комплект:1

Примечание:
