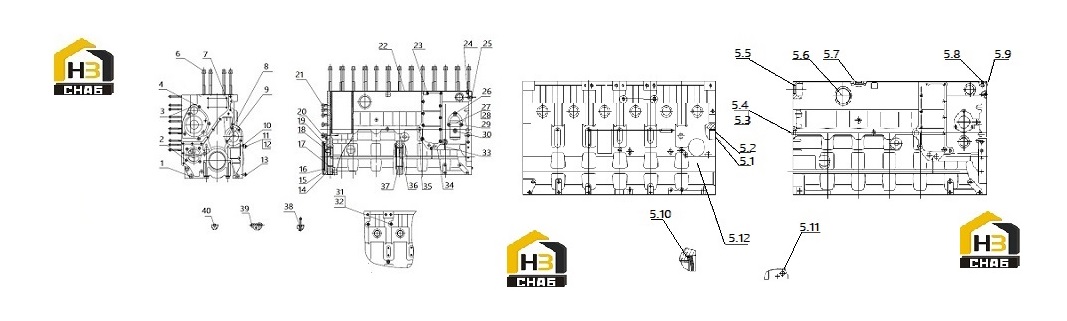

Блок цилиндров с комплектующими d02a-000-900

← Кронштейн двигателя s80004681 Крышка передняя двигателя d02b-000-900 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002042

Комплект:4

Примечание:Q/SC622-M12*150

№ на схеме:2

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002142

Комплект:4

Примечание:Q/SC622-M8*35

№ на схеме:3

Наименование:GASKET, WATER PUMP

Каталожный номер:S00013391

Комплект:1

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002150

Комплект:2

Примечание:Q/SC622-M8*50

№ на схеме:5.10

Наименование:O-RING

Каталожный номер:D02A-324-40

Комплект:1

Примечание:

№ на схеме:5.1

Наименование:CAMSHAFT PLUG

Каталожный номер:D02A-162-40

Комплект:1

Примечание:

№ на схеме:5.11

Наименование:PLUG

Каталожный номер:D02A-161-31

Комплект:1

Примечание:(φ20)

№ на схеме:5.12.4

Наименование:CAP, MAIN BEARING

Каталожный номер:D02A-105-900

Комплект:6

Примечание:

№ на схеме:5.12.3

Наименование:DOWEL SLEEVE

Каталожный номер:D02A-322-900

Комплект:2

Примечание:

№ на схеме:5.12.2

Наименование:CAP, MAIN BEARING

Каталожный номер:D02A-105-901

Комплект:1

Примечание:

№ на схеме:5.12.1

Наименование:BOLT, MAIN BEARING CAP

Каталожный номер:D02A-106-900

Комплект:14

Примечание:

№ на схеме:5.12

Наименование:CYLINDER BLOCK ASSY (MACHINED)

Каталожный номер:D02A-002-900

Комплект:1

Примечание:

№ на схеме:5.2

Наименование:BUSHING, CAMSHAFT

Каталожный номер:D02A-113-01B

Комплект:7

Примечание:

№ на схеме:5.3

Наименование:PLUG

Каталожный номер:D02A-310-01

Комплект:1

Примечание:(φ20)

№ на схеме:5.4

Наименование:PLUG

Каталожный номер:D02A-161-01

Комплект:1

Примечание:(φ20)

№ на схеме:5.5

Наименование:PLUG

Каталожный номер:D04-167-01A

Комплект:9

Примечание:(φ35)

№ на схеме:5.6

Наименование:PLUG

Каталожный номер:D04-133-01

Комплект:1

Примечание:(φ58)

№ на схеме:5.7

Наименование:PLUG

Каталожный номер:D04-166-01A

Комплект:1

Примечание:(φ28)

№ на схеме:5.8

Наименование:THROTTLE PLUG

Каталожный номер:D02A-813-900

Комплект:1

Примечание:

№ на схеме:5.9

Наименование:THROTTLE PLUG

Каталожный номер:D02A-813-901

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT , CYLINDER HEAD

Каталожный номер:D02A-107-900

Комплект:26

Примечание:

№ на схеме:7

Наименование:GASKET, GEAR HOUSING

Каталожный номер:D02A-129-900

Комплект:1

Примечание:

№ на схеме:8

Наименование:THRUST PLATE, CAMSHAFT

Каталожный номер:S00019351

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON HEAD BOLTS-FULL THREAD

Каталожный номер:B00000506

Комплект:3

Примечание:GB/T5783-M10*25-10.9

№ на схеме:10

Наименование:PIPE PLUG

Каталожный номер:D02A-166-01

Комплект:3

Примечание:(Z1/8)

№ на схеме:11

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002139

Комплект:4

Примечание:Q/SC622-M8*30

№ на схеме:12

Наименование:SPACER

Каталожный номер:D02A-321-901

Комплект:2

Примечание:

№ на схеме:13

Наименование:SPACER

Каталожный номер:D02A-321-900

Комплект:2

Примечание:

№ на схеме:14

Наименование:REAR CYLINDER BLOCK PLATE

Каталожный номер:S00016074

Комплект:1

Примечание:

№ на схеме:15

Наименование:REAR CYLINDER BLOCK PLATE O RING

Каталожный номер:D02A-116-01

Комплект:1

Примечание:

№ на схеме:16

Наименование:REAR OIL SEAL RING, CRANKSHAFT

Каталожный номер:D02A-118-02B

Комплект:1

Примечание:

№ на схеме:17

Наименование:LOWER MAIN BEARING

Каталожный номер:D02A-112-900

Комплект:6

Примечание:

№ на схеме:18

Наименование:PARALLEL PINS

Каталожный номер:B00000102

Комплект:2

Примечание:GB/T119-A12*24

№ на схеме:19

Наименование:UPPER MAIN BEARING

Каталожный номер:D02A-110-900

Комплект:6

Примечание:

№ на схеме:20

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002134

Комплект:8

Примечание:Q/SC622-M8*20

№ на схеме:21

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002058

Комплект:12

Примечание:Q/SC622-M12*40-10.9

№ на схеме:22

Наименование:GASKET, CYLINDER HEAD (９ＤＦ)

Каталожный номер:D02A-109-901

Комплект:1

Примечание:

№ на схеме:23

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002159

Комплект:11

Примечание:Q/SC622-M8*65-10.9

№ на схеме:24

Наименование:PARALLEL PINS

Каталожный номер:D02A-312-01

Комплект:2

Примечание:

№ на схеме:25

Наименование:PARALLEL PINS

Каталожный номер:B00000098

Комплект:2

Примечание:GB/T119-A10*20

№ на схеме:26

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001999

Комплект:1

Примечание:Q/SC622-M10*25

№ на схеме:27

Наименование:WATER PUMP INLET PIPE

Каталожный номер:D02A-502-900

Комплект:1

Примечание:

№ на схеме:28

Наименование:WATER PUMP INLET GASKET

Каталожный номер:D02A-500-900

Комплект:1

Примечание:

№ на схеме:29

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001992

Комплект:2

Примечание:Q/SC622-M10*110-10.9

№ на схеме:30

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:D02A-164-01

Комплект:1

Примечание:(Z1/2)

№ на схеме:31

Наименование:HEXAGONAL HEAD SCREW PLUG

Каталожный номер:D02A-168-01

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-RING

Каталожный номер:B00001378

Комплект:1

Примечание:GB3452.1-16*2.65

№ на схеме:33

Наименование:WATER DRAIN COCK

Каталожный номер:D02A-178-900

Комплект:1

Примечание:

№ на схеме:34

Наименование:GASKET, OIL COOLER

Каталожный номер:D02A-133-900

Комплект:1

Примечание:

№ на схеме:35

Наименование:DOWEL SLEEVE

Каталожный номер:D02A-304-900

Комплект:1

Примечание:

№ на схеме:36

Наименование:THRUST BEARING (UPPER), CRANKSHAFT

Каталожный номер:D02A-111-900

Комплект:1

Примечание:

№ на схеме:37

Наименование:THRUST BEARING (LOWER), CRANKSHAFT

Каталожный номер:D02A-323-900

Комплект:1

Примечание:

№ на схеме:38

Наименование:SPRING-TYPE STRAIGHT PINS-SLOTTED,HEAVY DUTY

Каталожный номер:B00001020

Комплект:2

Примечание:GB/T879-12*12

№ на схеме:39

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002153

Комплект:3

Примечание:Q/SC622-M8*55

№ на схеме:40

Наименование:DOWEL SLEEVE

Каталожный номер:D02A-305-900

Комплект:2

Примечание:
