Трубопровод турбонагнетателя

← Маслоохладитель Термостат →

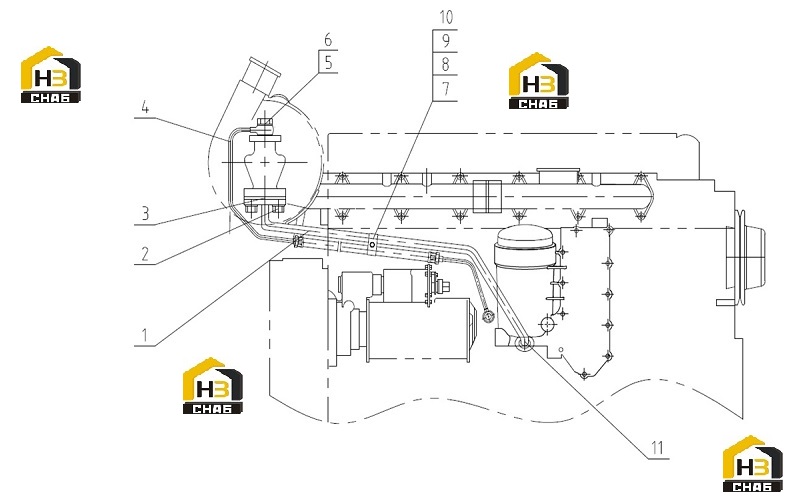

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TURBOCHARGER OIL RETURN TUBE ASSY

Каталожный номер:S00007042

Комплект:1

Примечание:

№ на схеме:2

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*25

Каталожный номер:B00001999

Комплект:2

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:D19-113-02

Комплект:1

Примечание:

№ на схеме:4

Наименование:OIL INLET PIPE, TURBOCHARGER

Каталожный номер:D19-110-900

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER - Q/SC642.1-03-12

Каталожный номер:B00002193

Комплект:4

Примечание:

№ на схеме:6

Наименование:HINGE BOLT - Q/SC642.1-01-M12*1.25

Каталожный номер:B00002178

Комплект:2

Примечание:

№ на схеме:7

Наименование:CLAMP

Каталожный номер:D19-003-01A

Комплект:2

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*20

Каталожный номер:B00002118

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M6-Y

Каталожный номер:B00000843

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLAIN WASHER - GB/T97.1-6-200HV-Y

Каталожный номер:B00001297

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-RING

Каталожный номер:D02A-172-900

Комплект:2

Примечание:
