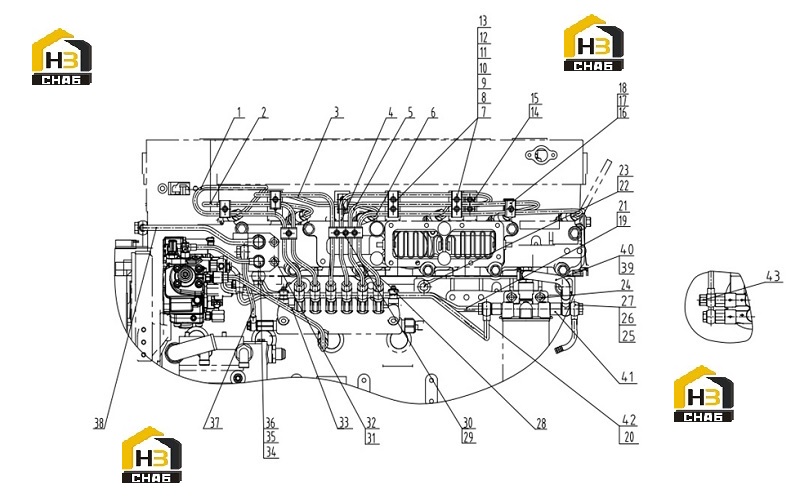

Трубопровод топливный

← Компоненты блока управления двигателем Система газораспределения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.1 CYLINDER

Каталожный номер:D26C-001-903

Комплект:1

Примечание:

№ на схеме:2

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.2 CYLINDER

Каталожный номер:D26C-002-900

Комплект:1

Примечание:

№ на схеме:3

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.3 CYLINDER

Каталожный номер:D26C-003-900

Комплект:1

Примечание:

№ на схеме:4

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.4 CYLINDER

Каталожный номер:D26C-004-900

Комплект:1

Примечание:

№ на схеме:5

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.5 CYLINDER

Каталожный номер:D26C-005-900

Комплект:1

Примечание:

№ на схеме:6

Наименование:HIGH PRESSURE FUEL PIPE ASSY, NO.6 CYLINDER

Каталожный номер:D26C-006-900

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*30

Каталожный номер:B00002123

Комплект:20

Примечание:

№ на схеме:8

Наименование:PLAIN WASHERS - GB/T97.1-6-200HV-Y

Каталожный номер:B00001297

Комплект:20

Примечание:

№ на схеме:9

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE - GB/T93-6

Каталожный номер:B00001252

Комплект:20

Примечание:

№ на схеме:10

Наименование:CLAMP

Каталожный номер:D26C-130-800

Комплект:4

Примечание:

№ на схеме:11

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:D26C-131-904

Комплект:4

Примечание:

№ на схеме:12

Наименование:FUEL PIPE BRACKET

Каталожный номер:D26C-113-901

Комплект:5

Примечание:

№ на схеме:13

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*20

Каталожный номер:B00002134

Комплект:5

Примечание:

№ на схеме:14

Наименование:CLAMP

Каталожный номер:D26C-130-902

Комплект:2

Примечание:

№ на схеме:15

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:D26C-131-902

Комплект:4

Примечание:

№ на схеме:16

Наименование:CLAMP

Каталожный номер:D26C-105-800

Комплект:5

Примечание:

№ на схеме:17

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:D26C-131-01

Комплект:10

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:D26C-130-903

Комплект:3

Примечание:

№ на схеме:19

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-14

Каталожный номер:B00001547

Комплект:14

Примечание:

№ на схеме:20

Наименование:HINGE BOLT - Q/SC642.1-01-M14*1.5

Каталожный номер:B00002179

Комплект:4

Примечание:

№ на схеме:21

Наименование:FUEL INLET PIPE ASSY, FUEL INJECTION PUMP

Каталожный номер:D26C-017-902

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M12*130-10.9

Каталожный номер:B00002040

Комплект:2

Примечание:

№ на схеме:23

Наименование:BRACKET, FUEL FILTER

Каталожный номер:D26C-111-900

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*40-ZN.D

Каталожный номер:B00002146

Комплект:2

Примечание:

№ на схеме:25

Наименование:HINGE BOLT

Каталожный номер:D26C-142-901

Комплект:1

Примечание:

№ на схеме:26

Наименование:FUEL RETURN PIPE ASSY, LOW PRESSURE

Каталожный номер:D26C-015-902

Комплект:1

Примечание:

№ на схеме:27

Наименование:OIL RETURN CONNECTOR

Каталожный номер:D26-007-07

Комплект:2

Примечание:

№ на схеме:28

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:D26C-131-905

Комплект:4

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:D26C-105-900

Комплект:1

Примечание:

№ на схеме:30

Наименование:CUSHION, CLAMP-LOW PESSURE FUEL PIPE

Каталожный номер:D26C-131-900

Комплект:2

Примечание:

№ на схеме:31

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*30

Каталожный номер:B00002139

Комплект:2

Примечание:

№ на схеме:32

Наименование:JOINT ADAPTER, FUEL PIPE

Каталожный номер:D26C-143-901

Комплект:1

Примечание:

№ на схеме:33

Наименование:FUEL INLET PIPE ASSY, RAIL

Каталожный номер:D26C-007-900

Комплект:1

Примечание:

№ на схеме:34

Наименование:HINGE BOLT - Q/SC642.1-01-M12*1.25

Каталожный номер:B00002178

Комплект:2

Примечание:

№ на схеме:35

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-12

Каталожный номер:B00001546

Комплект:5

Примечание:

№ на схеме:36

Наименование:FUEL RETURN PIPE ASSY, FUEL INJECTION PUMP

Каталожный номер:D26C-019-902

Комплект:1

Примечание:

№ на схеме:37

Наименование:FUEL RETURN PIPE ASSY, RAIL

Каталожный номер:D26C-011-902

Комплект:1

Примечание:

№ на схеме:38

Наименование:FUEL RETURN PIPE ASSY, INJECTOR

Каталожный номер:D26C-009-900

Комплект:1

Примечание:

№ на схеме:39

Наименование:CLAMP - Q/SC1302-16~25

Каталожный номер:B00001563

Комплект:2

Примечание:

№ на схеме:40

Наименование:OIL RETURN RUBBER TUBE – OIL FILTER

Каталожный номер:D26C-144-900

Комплект:1

Примечание:

№ на схеме:41

Наименование:JOINT

Каталожный номер:D26C-022-900

Комплект:1

Примечание:

№ на схеме:42

Наименование:FUEL RETURN PIPE ASSY, FUEL INJECTION PUMP

Каталожный номер:D26C-018-900

Комплект:1

Примечание:

№ на схеме:43

Наименование:HINGE BOLT

Каталожный номер:D26C-142-902

Комплект:1

Примечание:
