Система впуска воздуха

← Турбонагнетатель Трубопровод воздушного компрессора (часть 1) →

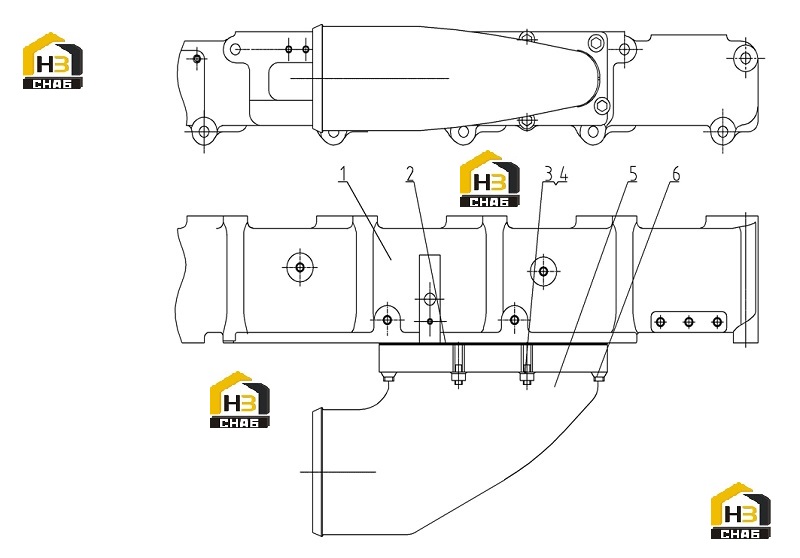

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR INTAKE PIPE

Каталожный номер:D12-300-901

Комплект:1

Примечание:

№ на схеме:2

Наименование:DEFAULT

Каталожный номер:D12-132-901

Комплект:1

Примечание:

№ на схеме:3

Наименование:STUD - GB/T899-GM8-M8*40-8.8-Y

Каталожный номер:B00001139

Комплект:2

Примечание:

№ на схеме:4

Наименование:HEXAGON NUT - GB/T6177-M8-Y

Каталожный номер:B00000846

Комплект:2

Примечание:

№ на схеме:5

Наименование:PIPE ELBOW ASSY, HEATER

Каталожный номер:LQ02-010

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*40

Каталожный номер:B00002145

Комплект:6

Примечание:
