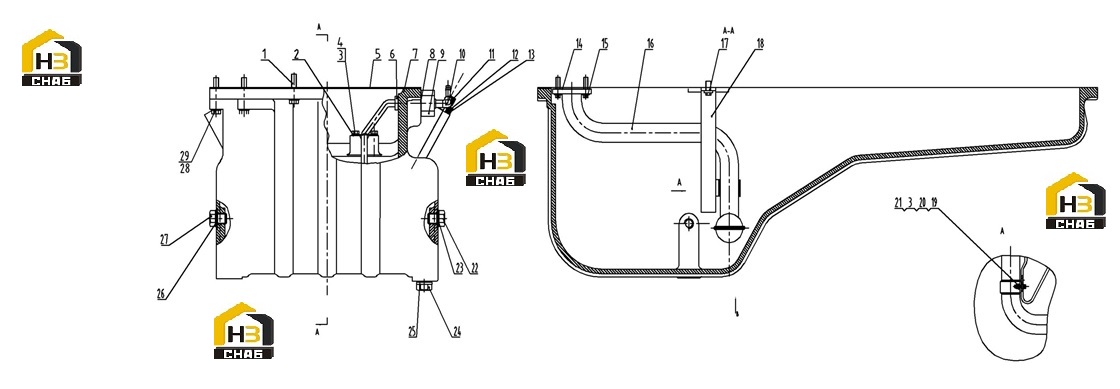

Поддон масляный

← Рейка топливная Головка блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*35

Каталожный номер:B00002142

Комплект:30

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:D03-307-01

Комплект:2

Примечание:

№ на схеме:3

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE - GB/T93-6

Каталожный номер:B00001252

Комплект:5

Примечание:

№ на схеме:4

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*16

Каталожный номер:B00002114

Комплект:4

Примечание:

№ на схеме:5

Наименование:BRACKET, OIL PAN

Каталожный номер:D03-104-901

Комплект:1

Примечание:

№ на схеме:6

Наименование:FUEL RETURN PIPE ASSY (WELDED)

Каталожный номер:D03-030-902

Комплект:1

Примечание:

№ на схеме:7

Наименование:OIL PAN ASSY

Каталожный номер:D03-001-902

Комплект:1

Примечание:

№ на схеме:8

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-24

Каталожный номер:B00001552

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEXAGON NUTS, STYLE I - GB/T6170-M24-Y

Каталожный номер:B00000782

Комплект:1

Примечание:

№ на схеме:10

Наименование:JIONT ELBOW

Каталожный номер:D03-304-02

Комплект:1

Примечание:

№ на схеме:11

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-8

Каталожный номер:B00001555

Комплект:1

Примечание:

№ на схеме:12

Наименование:JOINT (THREADED), OIL DIPSTICK

Каталожный номер:D03-108-01A

Комплект:1

Примечание:

№ на схеме:13

Наименование:COMPOSITE HARD SEAL GASKET - Q/SC1294-14

Каталожный номер:B00001547

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET, PIPE FLANGE-OIL SUCTION PUMP

Каталожный номер:D19-114-900

Комплект:1

Примечание:

№ на схеме:15

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*25

Каталожный номер:B00001999

Комплект:2

Примечание:

№ на схеме:16

Наименование:OIL SUCTION PIPE ASSY (WELDED), OIL SUCTION PUMP

Каталожный номер:D19-001-902

Комплект:1

Примечание:

№ на схеме:17

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*12

Каталожный номер:B00002111

Комплект:2

Примечание:

№ на схеме:18

Наименование:BRACE, OIL SUCTION PIPE-OIL SUCTION PUMP

Каталожный номер:D19-105-900

Комплект:1

Примечание:

№ на схеме:19

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M6*20

Каталожный номер:B00002118

Комплект:1

Примечание:

№ на схеме:20

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M6-Y

Каталожный номер:B00000843

Комплект:1

Примечание:

№ на схеме:21

Наименование:PLAIN WASHERS - GB/T97.1-6-200HV-Y

Каталожный номер:B00001297

Комплект:1

Примечание:

№ на схеме:22

Наименование:HEXAGONAL HEAD SCREW PIUG - Q/SC587.1-M22*1.5

Каталожный номер:B00001730

Комплект:1

Примечание:

№ на схеме:23

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:D03-110-03

Комплект:1

Примечание:

№ на схеме:24

Наименование:HEXAGONAL HEAD SCREW PIUG - Q/SC587.1-M18*1.5

Каталожный номер:B00001728

Комплект:1

Примечание:

№ на схеме:25

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:D03-110-02

Комплект:1

Примечание:

№ на схеме:26

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:D03-110-01

Комплект:1

Примечание:

№ на схеме:27

Наименование:HEXAGONAL HEAD SCREW PIUG - Q/SC587.1-M16*1.5

Каталожный номер:B00001727

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*45

Каталожный номер:B00002147

Комплект:2

Примечание:

№ на схеме:29

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE - GB/T93-8

Каталожный номер:B00001253

Комплект:12

Примечание:
