Комплектующие двигателя

← Насос водяной Коллектор выпускной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

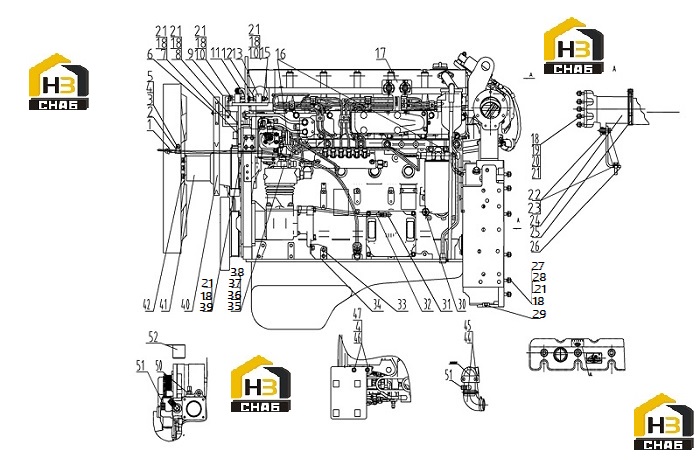

№ на схеме:1

Наименование:OIL DIPSTICK AND TUBE ADAPTER ASSY

Каталожный номер:D00-037-902

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:D00-138-03

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*16-ZN.D

Каталожный номер:B00002133

Комплект:1

Примечание:

№ на схеме:4

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE - GB/T93-8-Zn.D

Каталожный номер:B00001254

Комплект:3

Примечание:

№ на схеме:5

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M8-Y

Каталожный номер:B00000846

Комплект:1

Примечание:

№ на схеме:6

Наименование:TENSIONER ASSY

Каталожный номер:D16A-003-04

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*70

Каталожный номер:B00002161

Комплект:1

Примечание:

№ на схеме:8

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*40

Каталожный номер:B00002145

Комплект:1

Примечание:

№ на схеме:9

Наименование:BRACKET ASSY (WELDED), TENSIONER

Каталожный номер:D00-028-01

Комплект:1

Примечание:

№ на схеме:10

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*40

Каталожный номер:B00002007

Комплект:2

Примечание:

№ на схеме:11

Наименование:JOINT, WARM WATER OUTLET FROM ENGINE

Каталожный номер:D00-163-08

Комплект:1

Примечание:

№ на схеме:12

Наименование:SLEEVE

Каталожный номер:D11-104-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:BRACKET, AIR CONDITIONER COMPRESSOR

Каталожный номер:D00-010-902

Комплект:1

Примечание:

№ на схеме:14

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*70-ZN.D

Каталожный номер:B00002026

Комплект:2

Примечание:

№ на схеме:15

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M10-Y

Каталожный номер:B00000833

Комплект:2

Примечание:

№ на схеме:16

Наименование:OIL RETURN CONNECTOR

Каталожный номер:D26-007-07

Комплект:4

Примечание:

№ на схеме:17

Наименование:BRACKET SWITCH, ENGINE START

Каталожный номер:D00-143-908

Комплект:1

Примечание:

№ на схеме:18

Наименование:PLAIN WASHER - GB/T97.1-10-200HV-ZN.D

Каталожный номер:B00001276

Комплект:26

Примечание:

№ на схеме:19

Наименование:NUT, FLANGE-TURBOCHARGER

Каталожный номер:D13-304-900

Комплект:6

Примечание:

№ на схеме:20

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:6

Примечание:

№ на схеме:21

Наименование:SINGLE COIL SPRING LOCK WASHERS, NORMAL TYPE - GB/T93-10-Zn.D

Каталожный номер:B00001238

Комплект:26

Примечание:

№ на схеме:22

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M12*25-ZN.D

Каталожный номер:B00002049

Комплект:4

Примечание:

№ на схеме:23

Наименование:BIGGER BLACK WASHERS - Q/SC597-12*30

Каталожный номер:B00001799

Комплект:4

Примечание:

№ на схеме:24

Наименование:EXHAUST PIPE, TURBOCHARGER

Каталожный номер:D00-119-900

Комплект:1

Примечание:

№ на схеме:25

Наименование:CLAMP

Каталожный номер:D13-001-01

Комплект:1

Примечание:

№ на схеме:26

Наименование:EXHAUST PIPE ADAPTER BRACKET

Каталожный номер:D00-143-900

Комплект:1

Примечание:

№ на схеме:27

Наименование:STUD - GB/T899-GM10-M10*40-8.8-Zn.D

Каталожный номер:B00001107

Комплект:12

Примечание:

№ на схеме:28

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD - GB/T6177-M10-Zn.D

Каталожный номер:B00000834

Комплект:12

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:D02A-163-02

Комплект:1

Примечание:

№ на схеме:30

Наименование:JOINT ADAPTER, OIL PRESSURE SENSOR

Каталожный номер:D00-169-50

Комплект:1

Примечание:

№ на схеме:31

Наименование:JIONT ELBOW

Каталожный номер:D02A-167-01

Комплект:1

Примечание:

№ на схеме:32

Наименование:OIL INLET PIPE, AIR COMPRESSOR

Каталожный номер:D00-106-02A

Комплект:1

Примечание:

№ на схеме:33

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*20

Каталожный номер:B00001996

Комплект:2

Примечание:

№ на схеме:34

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:D00-101-40A

Комплект:1

Примечание:

№ на схеме:35

Наименование:JOINT, AIR OUTLET PIPE-AIR COMPRESSOR

Каталожный номер:D00-160-58

Комплект:1

Примечание:

№ на схеме:36

Наименование:HINGE BOLT

Каталожный номер:D00-296-04

Комплект:1

Примечание:

№ на схеме:37

Наименование:SPACER

Каталожный номер:D00-140-18

Комплект:1

Примечание:

№ на схеме:38

Наименование:WASHER - Q/SC642.1-03-18

Каталожный номер:B00002196

Комплект:3

Примечание:

№ на схеме:39

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M10*30

Каталожный номер:B00002001

Комплект:4

Примечание:

№ на схеме:40

Наименование:AUTOMOTIVE V-BELT - GB12732-AV13*1420

Каталожный номер:B00001330

Комплект:1

Примечание:

№ на схеме:41

Наименование:SPACER, FAN

Каталожный номер:D16A-128-46

Комплект:1

Примечание:

№ на схеме:42

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M12*130-10.9

Каталожный номер:B00002040

Комплект:4

Примечание:

№ на схеме:43

Наименование:LABEL PLATE

Каталожный номер:D04-163-22

Комплект:1

Примечание:

№ на схеме:44

Наименование:HOSE ELBOW,WATER INLET

Каталожный номер:D24A-107-02A

Комплект:1

Примечание:

№ на схеме:45

Наименование:SPRING CLAMP - Q/SC1092-65

Каталожный номер:B00001537

Комплект:2

Примечание:

№ на схеме:46

Наименование:HEXAGON BOLTS WITH FLANGE - Q/SC622-M8*50

Каталожный номер:B00002150

Комплект:2

Примечание:

№ на схеме:47

Наименование:PLAIN WASHER - GB/T97.1-8-200HV-ZN.D

Каталожный номер:B00001300

Комплект:2

Примечание:

№ на схеме:50

Наименование:JOINT ADAPTER, WATER TEMPERATURE SENSOR

Каталожный номер:D00-219-01

Комплект:1

Примечание:

№ на схеме:51

Наименование:JOINT, WARM WATER OUTLET FROM ENGINE

Каталожный номер:D00-163-15

Комплект:1

Примечание:

№ на схеме:52

Наименование:AMBIENT TEMPERATURE SENSOR BOX

Каталожный номер:D87-023-900

Комплект:1

Примечание:
