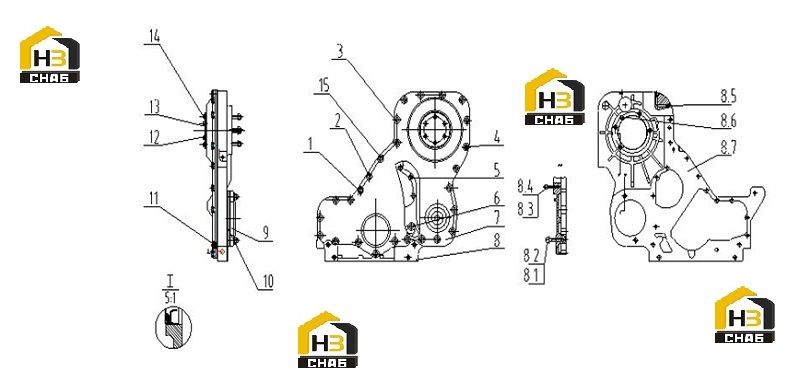

Крышка двигателя передняя s00007926
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:B00002156
Комплект:3
Примечание:Q/SC622-M8*60
№ на схеме:2
Каталожный номер:B00002153
Комплект:1
Примечание:Q/SC622-M8*55
№ на схеме:3
Каталожный номер:B00000487
Комплект:4
Примечание:GB/T5782-M8*55
№ на схеме:4
Каталожный номер:B00002137
Комплект:17
Примечание:Q/SC622-M8*25
№ на схеме:5
Каталожный номер:B00002135
Комплект:3
Примечание:Q/SC622-M8*20-10.9
№ на схеме:6
Каталожный номер:B00002143
Комплект:1
Примечание:Q/SC622-M8*35-10.9
№ на схеме:8.1
Каталожный номер:B00000836
Комплект:2
Примечание:GB/T6177-M12-Y
№ на схеме:8.2
Каталожный номер:B00001123
Комплект:2
Примечание:GB/T899-GM12-M12*30-8.8-Y
№ на схеме:8.3
Каталожный номер:B00000833
Комплект:4
Примечание:GB/T6177-M10-Y
№ на схеме:8.4
Каталожный номер:B00001104
Комплект:4
Примечание:GB/T899-GM10-M10*35-8.8-Y
№ на схеме:8.5
Каталожный номер:D04-132-01
Комплект:4
Примечание:
№ на схеме:11
Каталожный номер:D02B-104-02A
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:S00008051
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:S00007831
Комплект:1
Примечание:
№ на схеме:14
Каталожный номер:B00002110
Комплект:6
Примечание:Q/SC622-M6*10
№ на схеме:15
Каталожный номер:B00002150
Комплект:1
Примечание:Q/SC622-M8*50
