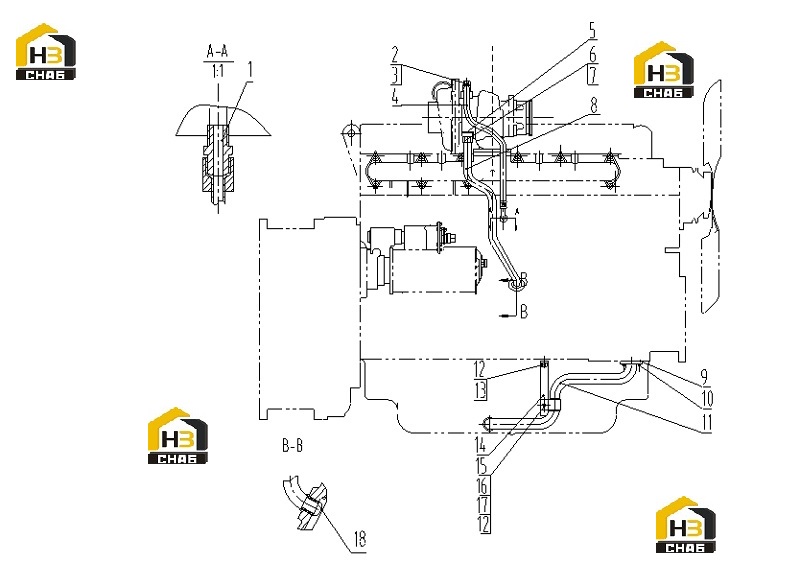

Трубопровод масляный d19-000-47(w)+e
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:B00002178
Комплект:1
Примечание:Q/SC642.1-01-M12*1.25
№ на схеме:4
Каталожный номер:D19-110-01C+B
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:B00000505
Комплект:2
Примечание:GB/T5783-M10*25
№ на схеме:7
Каталожный номер:B00001275
Комплект:2
Примечание:GB/T97.1-10-200HV-Y
№ на схеме:8
Каталожный номер:S00003138+02
Комплект:1
Примечание:
№ на схеме:9
Каталожный номер:D19-114-01A+B
Комплект:1
Примечание:
№ на схеме:10
Каталожный номер:B00003351
Комплект:2
Примечание:GB/T70.1-M6*20
№ на схеме:11
Каталожный номер:D19-001-41+B
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:B00001297
Комплект:4
Примечание:GB/T97.1-6-200HV-Y
№ на схеме:13
Каталожный номер:B00000603
Комплект:2
Примечание:GB/T5783-M6*12
№ на схеме:15
Каталожный номер:B00000609
Комплект:1
Примечание:GB/T5783-M6*20
№ на схеме:16
Каталожный номер:B00000790
Комплект:1
Примечание:GB/T6170-M6-Y
