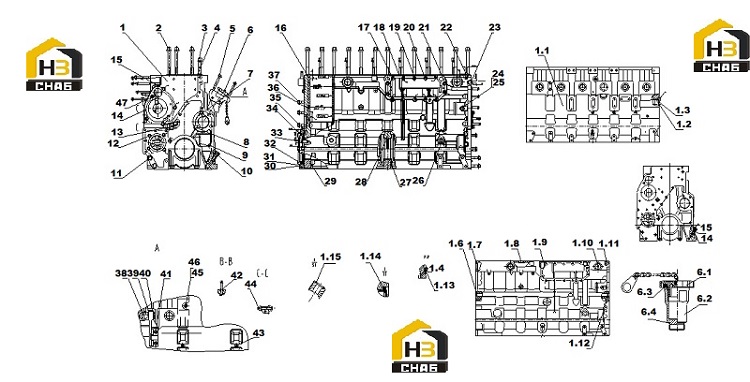

Блок цилиндров с комплектующими d02a-000-46+f
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:D02A-001-41+G
Комплект:1
Примечание:
№ на схеме:1.1
Каталожный номер:D02A-002-32+D
Комплект:1
Примечание:
№ на схеме:1.4
Каталожный номер:B00001546
Комплект:2
Примечание:Q/SC1294-12
№ на схеме:2
Каталожный номер:D02A-107-40+A
Комплект:20
Примечание:
№ на схеме:3
Каталожный номер:D02A-108-40+A
Комплект:6
Примечание:
№ на схеме:4
Каталожный номер:D02A-109-30B+B
Комплект:1
Примечание:
№ на схеме:5
Каталожный номер:B00002033
Комплект:2
Примечание:Q/SC622-M10*90-10.9
№ на схеме:6.1
Каталожный номер:D02A-006-04+B
Комплект:1
Примечание:
№ на схеме:6.3
Каталожный номер:D02A-328-01+A
Комплект:1
Примечание:
№ на схеме:6.4
Каталожный номер:B00000301
Комплект:1
Примечание:GB/T3452.1-26.5*2.65
№ на схеме:7
Каталожный номер:D02A-114-01C+A
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:B00000631
Комплект:2
Примечание:GB/T5783-M8*20
№ на схеме:11
Каталожный номер:B00002062
Комплект:4
Примечание:Q/SC622-M12*50
№ на схеме:12
Каталожный номер:B00002142
Комплект:4
Примечание:Q/SC622-M8*35
№ на схеме:13
Каталожный номер:D02A-030-03+A
Комплект:6
Примечание:
№ на схеме:15
Каталожный номер:B00002147
Комплект:2
Примечание:Q/SC622-M8*45
№ на схеме:17
Каталожный номер:D02A-306-01A+A
Комплект:6
Примечание:
№ на схеме:19
Каталожный номер:B00002156
Комплект:4
Примечание:Q/SC622-M8*60
№ на схеме:20
Каталожный номер:D02A-311-01+A
Комплект:2
Примечание:
№ на схеме:21
Каталожный номер:B00002165
Комплект:2
Примечание:Q/SC622-M8*80
№ на схеме:23
Каталожный номер:B00000098
Комплект:2
Примечание:GB/T119-A10*20
№ на схеме:24
Каталожный номер:B00001545
Комплект:2
Примечание:Q/SC1294-10
№ на схеме:25
Каталожный номер:B00001724
Комплект:2
Примечание:Q/SC587.1-M10*1
№ на схеме:27
Каталожный номер:D02A-323-40+B
Комплект:1
Примечание:
№ на схеме:28
Каталожный номер:D02A-111-40+B
Комплект:1
Примечание:
№ на схеме:32
Каталожный номер:D02A-118-07+A
Комплект:1
Примечание:
№ на схеме:33
Каталожный номер:B00000102
Комплект:2
Примечание:GB/T119-A12*24
№ на схеме:35
Каталожный номер:B00002114
Комплект:8
Примечание:Q/SC622-M6*16
№ на схеме:37
Каталожный номер:B00002057
Комплект:12
Примечание:Q/SC622-M12*40
№ на схеме:40
Каталожный номер:B00002145
Комплект:2
Примечание:Q/SC622-M8*40
№ на схеме:41
Каталожный номер:B00002137
Комплект:2
Примечание:Q/SC622-M8*25
№ на схеме:42
Каталожный номер:B00001020
Комплект:3
Примечание:GB/T879-12*12
№ на схеме:44
Каталожный номер:B00001811
Комплект:1
Примечание:Q/SC597-8*26
№ на схеме:47
Каталожный номер:B00002153
Комплект:3
Примечание:Q/SC622-M8*55
