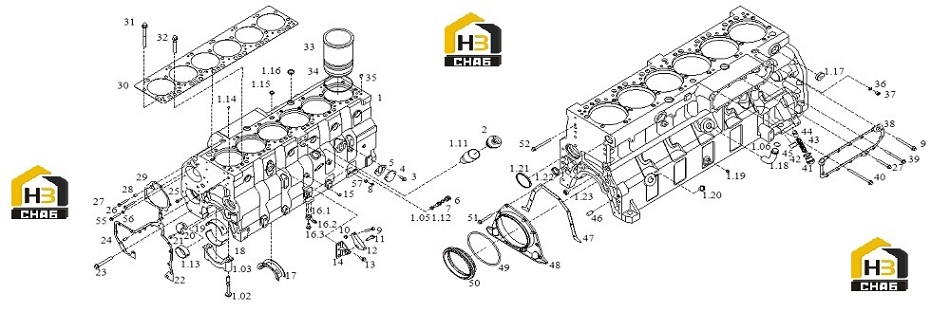

Блок цилиндров с комплектующими d02a-000-46+f
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:
Каталожный номер:B00002033
Комплект:2
Примечание:Q/SC622-M10*90-10.9
№ на схеме:1.0
Каталожный номер:D02A-002-32+D
Комплект:1
Примечание:
№ на схеме:1
Каталожный номер:D02A-001-41+F
Комплект:1
Примечание:(φ20)
№ на схеме:1.02
Каталожный номер:D02A-106-30+A
Комплект:14
Примечание:
№ на схеме:1.04
Каталожный номер:D02A-322-40+B
Комплект:2
Примечание:
№ на схеме:1.13
Каталожный номер:D02A-113-01B+B
Комплект:7
Примечание:
№ на схеме:1.15
Каталожный номер:D02A-161-31+B
Комплект:2
Примечание:(φ20)
№ на схеме:1.15
Каталожный номер:D02A-161-01+A
Комплект:1
Примечание:(φ20)
№ на схеме:1.16
Каталожный номер:D04-166-01A+A
Комплект:2
Примечание:(φ28)
№ на схеме:1.18
Каталожный номер:D02A-139-03A+C
Комплект:1
Примечание:
№ на схеме:1.22
Каталожный номер:D02A-310-01+A
Комплект:1
Примечание:(φ20)
№ на схеме:1.23
Каталожный номер:D04-167-01A+A
Комплект:8
Примечание:(φ35)
№ на схеме:2
Каталожный номер:D02A-004-01+B
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00001546
Комплект:2
Примечание:Q/SC1294-12
№ на схеме:9
Каталожный номер:B00002165
Комплект:2
Примечание:Q/SC622-M8*80
№ на схеме:11
Каталожный номер:B00002137
Комплект:2
Примечание:Q/SC622-M8*25
№ на схеме:12
Каталожный номер:D02A-174-40+C
Комплект:1
Примечание:
№ на схеме:12
Каталожный номер:D02A-173-40+C
Комплект:1
Примечание:
№ на схеме:15
Каталожный номер:D02A-166-01+C
Комплект:2
Примечание:(Z1/8)
№ на схеме:16
Каталожный номер:D02A-030-03+A
Комплект:6
Примечание:
№ на схеме:17
Каталожный номер:D02A-111-40+B
Комплект:1
Примечание:
№ на схеме:18
Каталожный номер:D02A-112-40+A
Комплект:6
Примечание:
№ на схеме:19
Каталожный номер:D02A-110-40+A
Комплект:6
Примечание:
№ на схеме:20
Каталожный номер:D02A-114-01C+A
Комплект:1
Примечание:
№ на схеме:21
Каталожный номер:B00000631
Комплект:2
Примечание:GB/T5783-M8*20
№ на схеме:22
Каталожный номер:D02A-129-40+C
Комплект:1
Примечание:
№ на схеме:23
Каталожный номер:B00002062
Комплект:4
Примечание:Q/SC622-M12*50
№ на схеме:24
Каталожный номер:B00000098
Комплект:2
Примечание:GB/T119-A10*20
№ на схеме:25
Каталожный номер:B00002142
Комплект:4
Примечание:Q/SC622-M8*35
№ на схеме:26
Каталожный номер:B00002147
Комплект:2
Примечание:Q/SC622-M8*45
№ на схеме:27
Каталожный номер:B00002156
Комплект:4
Примечание:Q/SC622-M8*60
№ на схеме:28
Каталожный номер:B00001020
Комплект:3
Примечание:GB/T879-12*12
№ на схеме:30
Каталожный номер:D02A-109-30B+A
Комплект:1
Примечание:
№ на схеме:31
Каталожный номер:D02A-107-40+A
Комплект:20
Примечание:
№ на схеме:32
Каталожный номер:D02A-108-40+A
Комплект:6
Примечание:
№ на схеме:34
Каталожный номер:D02A-171-30A+A
Комплект:18
Примечание:
№ на схеме:36
Каталожный номер:B00001545
Комплект:2
Примечание:Q/SC1294-10
№ на схеме:37
Каталожный номер:B00001724
Комплект:2
Примечание:Q/SC587.1-M10*1
№ на схеме:37
Каталожный номер:B00002145
Комплект:2
Примечание:Q/SC622-M8*40
№ на схеме:38
Каталожный номер:D02A-133-30A+C
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:D02A-311-01+A
Комплект:2
Примечание:
№ на схеме:40
Каталожный номер:D02A-306-01A+A
Комплект:6
Примечание:
№ на схеме:45
Каталожный номер:D02A-163-01+C
Комплект:1
Примечание:(Z3/4)
№ на схеме:46
Каталожный номер:B00000102
Комплект:2
Примечание:GB/T119-A12*24
№ на схеме:47
Каталожный номер:D02A-121-01A+C
Комплект:1
Примечание:
№ на схеме:49
Каталожный номер:D02A-116-01+B
Комплект:1
Примечание:
№ на схеме:50
Каталожный номер:D02A-118-07+A
Комплект:1
Примечание:
№ на схеме:51
Каталожный номер:B00002114
Комплект:8
Примечание:Q/SC622-M6*16
№ на схеме:52
Каталожный номер:B00002057
Комплект:12
Примечание:Q/SC622-M12*40
№ на схеме:54
Каталожный номер:D02A-323-40+B
Комплект:1
Примечание:
№ на схеме:55
Каталожный номер:B00002153
Комплект:3
Примечание:Q/SC622-M8*55
№ на схеме:57
Каталожный номер:B00001378
Комплект:1
Примечание:GB3452.1-16*2.65
