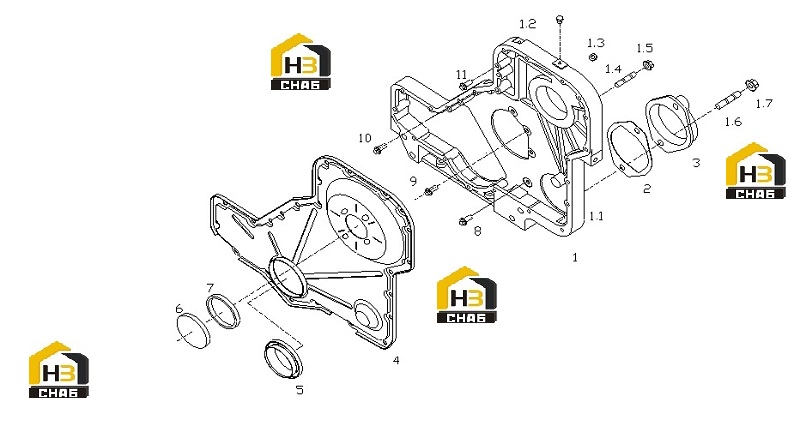

Крышка передняя двигателя d02b-000-47+b
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:D02B-001-40+A
Комплект:1
Примечание:
№ на схеме:1.3
Каталожный номер:B00000307
Комплект:1
Примечание:GB/T3452.1-9.5*2.65
№ на схеме:1.4
Каталожный номер:B00001104
Комплект:4
Примечание:GB/T899-GM10-M10*35-8.8-Y
№ на схеме:1.5
Каталожный номер:B00000833
Комплект:4
Примечание:GB/T6177-M10-Y
№ на схеме:1.6
Каталожный номер:B00001127
Комплект:2
Примечание:GB/T899-GM12-M12*50-8.8-Y
№ на схеме:1.7
Каталожный номер:B00000836
Комплект:2
Примечание:GB/T6177-M12-Y
№ на схеме:5
Каталожный номер:D02B-104-02A+B
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:D02B-108-01B+A
Комплект:1
Примечание:
№ на схеме:8
Каталожный номер:D02B-300-01+A
Комплект:17
Примечание:
№ на схеме:9
Каталожный номер:B00002135
Комплект:3
Примечание:Q/SC622-M8*20-10.9
№ на схеме:10
Каталожный номер:B00002147
Комплект:1
Примечание:Q/SC622-M8*45
№ на схеме:11
Каталожный номер:B00002150
Комплект:9
Примечание:Q/SC622-M8*50
№ на схеме:12
Каталожный номер:B00002142
Комплект:1
Примечание:Q/SC622-M8*35
