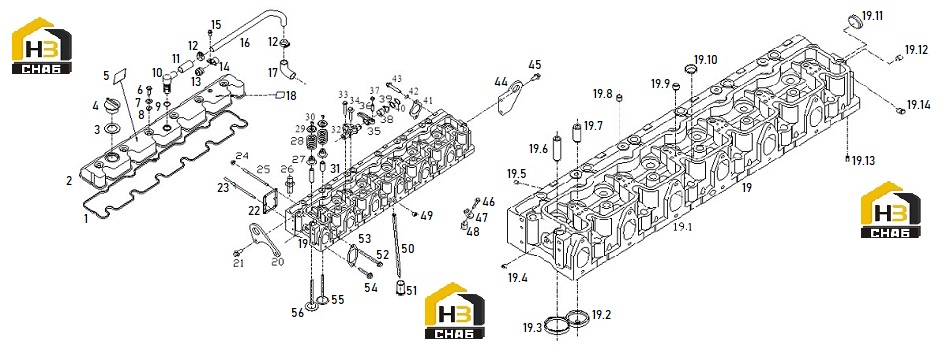

Головка блока цилиндров d04-000-30a+f

← Поддон масляный d03-000-31a+d Поршень и шатун d05-000-40+c →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SEAL, VALVE COVER

Каталожный номер:D04-135-30A+A

Комплект:1

Примечание:

№ на схеме:2

Наименование:VALVE COVER

Каталожный номер:D04-134-32+C

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, OIL FILLER CAP

Каталожный номер:D04-139-02+A

Комплект:1

Примечание:

№ на схеме:4

Наименование:CAP, OIL FILLER

Каталожный номер:D04-138-01A+A

Комплект:1

Примечание:

№ на схеме:5

Наименование:TRADEMARK PLATE

Каталожный номер:D04-164-01+A

Комплект:1

Примечание:

№ на схеме:6

Наименование:BOLT, VALVE COVER

Каталожный номер:D04-136-30B+A

Комплект:6

Примечание:

№ на схеме:7

Наименование:WASHER, VALVE COVER BOLT

Каталожный номер:D04-301-01+A

Комплект:6

Примечание:

№ на схеме:8

Наименование:SEAL, VALVE COVER BOLT

Каталожный номер:D04-300-01A+A

Комплект:6

Примечание:

№ на схеме:9

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001553

Комплект:2

Примечание:Q/SC1294-27

№ на схеме:10

Наименование:HINGED BOLT

Каталожный номер:D04-352-01+A

Комплект:1

Примечание:

№ на схеме:12

Наименование:CLAMP

Каталожный номер:B00001565

Комплект:2

Примечание:Q/SC1302-18~32

№ на схеме:14

Наименование:CLIP

Каталожный номер:D04-313-01+C

Комплект:1

Примечание:

№ на схеме:15

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:D02B-300-01+A

Комплект:1

Примечание:

№ на схеме:16

Наименование:TUBE, VENTILATION

Каталожный номер:S00001204+01

Комплект:1

Примечание:

№ на схеме:17

Наименование:ELBOW HOSE

Каталожный номер:D04-312-01A+A

Комплект:1

Примечание:

№ на схеме:19

Наименование:CYLINDER HEAD ASSEMBLY

Каталожный номер:D04-001-30B+B

Комплект:1

Примечание:

№ на схеме:19.1

Наименование:PLUG, EXPANSION

Каталожный номер:D04-308-01+A

Комплект:5

Примечание:(φ25)

№ на схеме:19.1

Наименование:CYLINDER HEAD

Каталожный номер:D04-101-30B+D

Комплект:1

Примечание:

№ на схеме:19.11

Наименование:PLUG, EXPANSION

Каталожный номер:D04-167-01A+A

Комплект:6

Примечание:(φ35)

№ на схеме:19.12

Наименование:PLUG, EXPANSION

Каталожный номер:D04-316-01+A

Комплект:1

Примечание:

№ на схеме:19.13

Наименование:PIN, THROTTLING

Каталожный номер:D04-161-01+A

Комплект:1

Примечание:

№ на схеме:19.2

Наименование:INSERT, EXHAUST VALVE

Каталожный номер:D04-103-30+A

Комплект:6

Примечание:

№ на схеме:19.3

Наименование:INSERT, INTAKE VALVE

Каталожный номер:D04-102-30+A

Комплект:6

Примечание:

№ на схеме:19.4

Наименование:PLUG, PIPE

Каталожный номер:D04-132-01+A

Комплект:2

Примечание:

№ на схеме:19.5

Наименование:PLUG

Каталожный номер:D04-317-01+A

Комплект:6

Примечание:

№ на схеме:19.6

Наименование:GUIDE, INTAKE

Каталожный номер:D04-104-30A+C

Комплект:12

Примечание:

№ на схеме:19.8

Наименование:PIN

Каталожный номер:D04-311-01A+A

Комплект:6

Примечание:

№ на схеме:19.9

Наименование:DOWEL, PIN

Каталожный номер:B00000116

Комплект:6

Примечание:GB/T119-A4*8

№ на схеме:20

Наименование:EYE PLATE, FRONT

Каталожный номер:D04-142-30C+B

Комплект:1

Примечание:

№ на схеме:21

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002047

Комплект:2

Примечание:Q/SC622-M12*25

№ на схеме:22

Наименование:GASKET, THERMOSTAT

Каталожный номер:D04-304-01+C

Комплект:1

Примечание:

№ на схеме:23

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-306-01+B

Комплект:4

Примечание:

№ на схеме:24

Наименование:NUT, HEX FLANGE HEAD CAP

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:25

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-305-01+A

Комплект:2

Примечание:

№ на схеме:26

Наименование:CONNECTOR, VENT

Каталожный номер:D04-151-30+D

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPRING, VALVE

Каталожный номер:D04-113-30A+A

Комплект:12

Примечание:

№ на схеме:29

Наименование:RETAINER, VALVE SPRING

Каталожный номер:D04-114-30B+A

Комплект:12

Примечание:

№ на схеме:30

Наименование:COLLET, VALVE

Каталожный номер:D04-115-30A+A

Комплект:24

Примечание:

№ на схеме:31

Наименование:SEAL, EXHAUST VALVE STEAM

Каталожный номер:D04-107-30+A

Комплект:12

Примечание:

№ на схеме:32

Наименование:SHAFT ASSEMBLY,ROCKER ARM

Каталожный номер:D04-005-30A+A

Комплект:1

Примечание:

№ на схеме:32.1

Наименование:SHAFT, ROCKER ARM

Каталожный номер:D04-116-30A+C

Комплект:1

Примечание:

№ на схеме:32.2

Наименование:PLUG, EXPANSION

Каталожный номер:D04-117-01+B

Комплект:2

Примечание:

№ на схеме:33

Наименование:BOLT, ROCKER ARM SHAFT

Каталожный номер:D04-120-30+A

Комплект:6

Примечание:

№ на схеме:34

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002148

Комплект:12

Примечание:Q/SC622-M8*45-10.9

№ на схеме:35.1

Наименование:ROCKER ARM

Каталожный номер:D04-122-32+A

Комплект:2

Примечание:

№ на схеме:36

Наименование:ADJUSTING SCREW, ROCKER ARM ASSEMBLY

Каталожный номер:D04-123-30A+B

Комплект:2

Примечание:

№ на схеме:37

Наименование:SMALL HEXAGON HEAD CAP

Каталожный номер:D04-162-01A+A

Комплект:2

Примечание:

№ на схеме:38

Наименование:WASHER, SPRING

Каталожный номер:D04-129-01+A

Комплект:2

Примечание:

№ на схеме:39

Наименование:THRUST PLATE,ROCKER ARM

Каталожный номер:D04-124-01+A

Комплект:2

Примечание:

№ на схеме:40

Наименование:RING, RETAINING

Каталожный номер:B00001062

Комплект:2

Примечание:GB/T894.1-22

№ на схеме:41

Наименование:GASKET, EXHAUST MANIFOLD

Каталожный номер:D04-144-30+A

Комплект:6

Примечание:

№ на схеме:43

Наименование:BOLT, EXHAUST MANIFOLD

Каталожный номер:D04-145-30A+B

Комплект:12

Примечание:

№ на схеме:44

Наименование:REAR EYE PLATE

Каталожный номер:D04-143-30C+B

Комплект:1

Примечание:

№ на схеме:45

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002047

Комплект:2

Примечание:Q/SC622-M12*25

№ на схеме:46

Наименование:BOLT, INJECTOR

Каталожный номер:D04-148-30+A

Комплект:6

Примечание:

№ на схеме:47

Наименование:CLAMP, INJECTOR

Каталожный номер:D04-147-32+A

Комплект:6

Примечание:

№ на схеме:48

Наименование:SUPPORT, INJECTOR CLAMP

Каталожный номер:D04-302-02+B

Комплект:6

Примечание:

№ на схеме:49

Наименование:PLUG

Каталожный номер:D04-309-01+A

Комплект:1

Примечание:(Z3/8)

№ на схеме:50

Наименование:PUSH ROD

Каталожный номер:D04-128-30A+C

Комплект:12

Примечание:

№ на схеме:51

Наименование:TAPPET

Каталожный номер:D04-127-30C+D

Комплект:12

Примечание:

№ на схеме:52

Наименование:BOLT, INTAKE MANIFOLD

Каталожный номер:D04-307-01A+B

Комплект:6

Примечание:

№ на схеме:53

Наименование:GASKET, INTAKE MANIFOLD

Каталожный номер:D04-131-30+C

Комплект:6

Примечание:

№ на схеме:54

Наименование:BOLT, HEX FLANGE HEAD CAP

Каталожный номер:B00002016

Комплект:6

Примечание:Q/SC622-M10*55

№ на схеме:55

Наименование:EXHAUST VALVE

Каталожный номер:D04-111-31B+B

Комплект:6

Примечание:

№ на схеме:56

Наименование:INTAKE VALVE

Каталожный номер:D04-110-33+A

Комплект:6

Примечание:

№ на схеме:57

Наименование:PLUG, PIPE

Каталожный номер:D02A-169-01+A

Комплект:1

Примечание:

№ на схеме:58

Наименование:SEAL, O RING

Каталожный номер:B00001374

Комплект:1

Примечание:GB3452.1-14*2.65

№ на схеме:59

Наименование:ROCKER ARM

Каталожный номер:D04-007-32+A

Комплект:6

Примечание:
