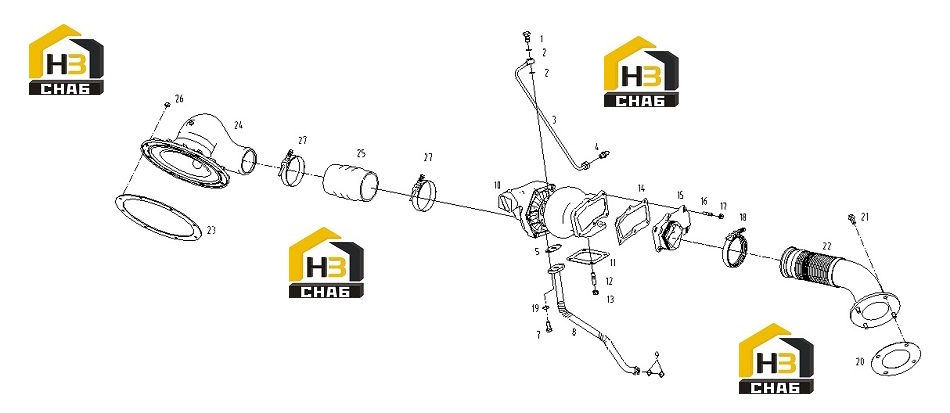

Система турбонагнетателя

← Коллектор впуской и выпускной Система топливная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HINGE BOLT

Каталожный номер:B00002178

Комплект:1

Примечание:Q/SC642.1-01-M12*1.25

№ на схеме:2

Наименование:WASHER

Каталожный номер:B00002193

Комплект:2

Примечание:Q/SC642.1-03-12

№ на схеме:3

Наименование:OIL INLET PIPE,TURBOCHARGER

Каталожный номер:D19-110-01C

Комплект:1

Примечание:

№ на схеме:4

Наименование:JOINT

Каталожный номер:D19-118-01

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:D19-113-02

Комплект:1

Примечание:

№ на схеме:7

Наименование:HEXAGON HEAD BOLTS-FULL THREAD

Каталожный номер:B00000505

Комплект:2

Примечание:GB/T5783-M10*25

№ на схеме:8

Наименование:OIL RETURN PIPE ASSY (WELDED), TURBOCHARGER

Каталожный номер:S00000546

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-RING

Каталожный номер:D02A-171-80

Комплект:2

Примечание:

№ на схеме:10

Наименование:TURBOCHARGER ASSY

Каталожный номер:S00024471

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET,INLET-TURBINE

Каталожный номер:D13-102-30B

Комплект:1

Примечание:

№ на схеме:12

Наименование:STUD

Каталожный номер:D13-103-01

Комплект:4

Примечание:

№ на схеме:13

Наименование:NUT, FLANGE-TURBOCHARGER

Каталожный номер:D13-304-01

Комплект:4

Примечание:

№ на схеме:14

Наименование:GASKET,OUTLET-TURBINE COVER

Каталожный номер:D13-113-01

Комплект:1

Примечание:

№ на схеме:15

Наименование:COVER,OUTLET-TURBINE

Каталожный номер:D13-114-30

Комплект:1

Примечание:

№ на схеме:16

Наименование:STUD

Каталожный номер:D13-303-01

Комплект:6

Примечание:

№ на схеме:17

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:D13-108-50

Комплект:6

Примечание:

№ на схеме:18

Наименование:CLAMP

Каталожный номер:D13-001-01

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLAIN WASHER

Каталожный номер:B00001275

Комплект:2

Примечание:GB/T97.1-10-200HV-Y

№ на схеме:20

Наименование:GASKET, EXHAUST PIPE

Каталожный номер:D00-173-02

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEXAGON BOLTS WITH FLANGE-SMALL SERIES

Каталожный номер:B00005509

Комплект:4

Примечание:GB/T16674.1-M10*25-DAC

№ на схеме:22

Наименование:EXHAUST ELBOW

Каталожный номер:S00025555

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET, INTAKE PIPE ELBOW

Каталожный номер:D00-146-05

Комплект:1

Примечание:

№ на схеме:24

Наименование:AIR INTAKE PIPE ELBOW

Каталожный номер:S00018122

Комплект:1

Примечание:

№ на схеме:25

Наименование:HOSE

Каталожный номер:D00-206-07

Комплект:1

Примечание:

№ на схеме:26

Наименование:HEXAGON NUTS WITH FLANGE

Каталожный номер:B00005632

Комплект:8

Примечание:GB/T6177-M8-DAC

№ на схеме:27

Наименование:SPRING CLAMP

Каталожный номер:B00001531

Комплект:1

Примечание:Q/SC1092-100
