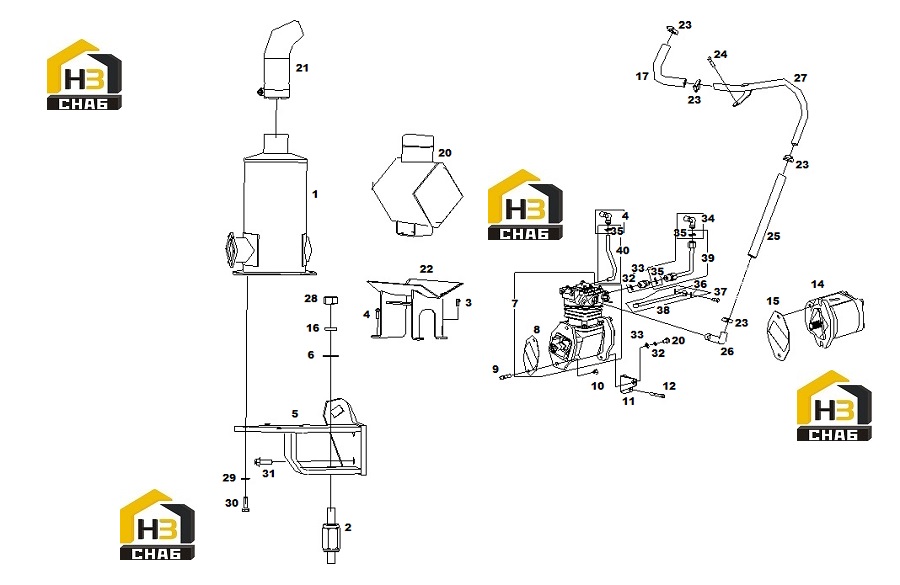

Система очистки воздуха

← Маховик, корпус маховика и стартер Система управления двигателем →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:ELBOW CONNECTOR

Каталожный номер:D24B-104-53

Комплект:1

Примечание:

№ на схеме:

Наименование:AIR COMPRESSOR WATER OUTLET TUBE

Каталожный номер:D24B-002-71

Комплект:1

Примечание:

№ на схеме:

Наименование:WATER INLET PIPE, AIR COMPRESSOR

Каталожный номер:D24B-001-71

Комплект:1

Примечание:

№ на схеме:

Наименование:OIL INLET PIPE, AIR COMPRESSOR

Каталожный номер:D00-106-11

Комплект:1

Примечание:

№ на схеме:

Наименование:ELBOW CONNECTOR

Каталожный номер:D24B-104-55

Комплект:1

Примечание:

№ на схеме:

Наименование:CONNECTOR

Каталожный номер:D24B-106-60

Комплект:2

Примечание:

№ на схеме:

Наименование:AIR COMPRESSOR

Каталожный номер:D47-000-24

Комплект:1

Примечание:

№ на схеме:1

Наименование:MUFFLER ASSY

Каталожный номер:XSB-08M-000

Комплект:1

Примечание:

№ на схеме:2

Наименование:MUFFLER BRACKET STUD

Каталожный номер:S00000926

Комплект:1

Примечание:

№ на схеме:3

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005507

Комплект:2

Примечание:GB/T16674.1-M10*20-DAC

№ на схеме:4

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005558

Комплект:1

Примечание:GB/T16674.1-M8*20-DAC

№ на схеме:5

Наименование:BRACKET ASSY (WELDED), MUFFLER

Каталожный номер:S00000925

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLAIN WASHER

Каталожный номер:B00001287

Комплект:1

Примечание:GB/T97.1-20-200HV-ZN.D

№ на схеме:7

Наименование:AIR COMPRESSOR SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:8

Наименование:GASKET, PTO

Каталожный номер:D02B-106-01A

Комплект:1

Примечание:

№ на схеме:9

Наименование:STUD

Каталожный номер:B00001123

Комплект:2

Примечание:GB/T899-GM12-M12*30-8.8-Y

№ на схеме:10

Наименование:HEXAGON NUT

Каталожный номер:B00000836

Комплект:2

Примечание:GB/T6177-M12-Y

№ на схеме:11

Наименование:BRACKET, AIR COMPRESSOR

Каталожный номер:D00-101-04

Комплект:1

Примечание:

№ на схеме:12

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00001996

Комплект:2

Примечание:Q/SC622-M10*20

№ на схеме:14

Наименование:STEERING PUMP ASSY

Каталожный номер:D52-000-07

Комплект:1

Примечание:

№ на схеме:15

Наименование:GASKET, STEERING PUMP

Каталожный номер:D02B-115-03

Комплект:1

Примечание:

№ на схеме:16

Наименование:SPRING WASHER

Каталожный номер:B00001246

Комплект:1

Примечание:GB/T93-20

№ на схеме:17

Наименование:HOSE, AIR INLET-AIR COMPRESSOR

Каталожный номер:S00018119

Комплект:1

Примечание:

№ на схеме:20

Наименование:AIR FILTER ASSY

Каталожный номер:S00023876

Комплект:1

Примечание:

№ на схеме:20.1

Наименование:SERVICE INDICATOR, AIR FILTER

Каталожный номер:C14AL-KBZ-2A

Комплект:1

Примечание:

№ на схеме:20.2

Наименование:AIR FILTER ELEMENT (INNER)

Каталожный номер:S00022840

Комплект:1

Примечание:

№ на схеме:20.3

Наименование:AIR FILTER ELEMENT (OUTER)

Каталожный номер:S00022841

Комплект:1

Примечание:

№ на схеме:20.4

Наименование:FINE AIR FILTER ASSY

Каталожный номер:S00022927

Комплект:1

Примечание:

№ на схеме:20.5

Наименование:HOOD ASSY, AIR FILTER

Каталожный номер:KLG-14V-010

Комплект:1

Примечание:

№ на схеме:21

Наименование:EXHAUST TAILPIPE ASSY

Каталожный номер:WG-08C-000

Комплект:1

Примечание:

№ на схеме:21.1

Наименование:CLAMP

Каталожный номер:WG-08-001

Комплект:1

Примечание:

№ на схеме:21.2

Наименование:PLAIN WASHER

Каталожный номер:B00001279

Комплект:1

Примечание:GB/T97.1-12-200HV-ZN.D

№ на схеме:21.3

Наименование:SPRING WASHER

Каталожный номер:B00001240

Комплект:1

Примечание:GB/T93-12-Zn.D

№ на схеме:21.4

Наименование:HEXAGON NUTS

Каталожный номер:B00000773

Комплект:1

Примечание:GB/T6170-M12-ZN.D

№ на схеме:22

Наименование:AIR FILTER BRACKET ASSY (WELDED)

Каталожный номер:S00024282

Комплект:1

Примечание:

№ на схеме:23

Наименование:CLAMP

Каталожный номер:B00001567

Комплект:4

Примечание:Q/SC1302-21~38

№ на схеме:24

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00005556

Комплект:1

Примечание:GB/T16674.1-M8*16-DAC

№ на схеме:25

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002337

Комплект:1

Примечание:

№ на схеме:26

Наименование:JOINT, AIR INLET-AIR COMPRESSOR

Каталожный номер:D00-105-50

Комплект:1

Примечание:

№ на схеме:27

Наименование:AIR INLET PIPE, AIR COMPRESSOR

Каталожный номер:S00025508

Комплект:1

Примечание:

№ на схеме:28

Наименование:HEXAGON NUTS

Каталожный номер:B00000781

Комплект:1

Примечание:GB/T6170-M20-ZN.D

№ на схеме:29

Наименование:PLAIN WASHER

Каталожный номер:B00001276

Комплект:4

Примечание:GB/T97.1-10-200HV-ZN.D

№ на схеме:30

Наименование:HEXAGON HEAD BOLTS

Каталожный номер:B00000667

Комплект:4

Примечание:GB/T5786-M10*1*30-ZN.D

№ на схеме:31

Наименование:HEXAGON BOLTS WITH FLANGE

Каталожный номер:B00002053

Комплект:2

Примечание:Q/SC622-M12*30-ZN.D

№ на схеме:32

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001548

Комплект:2

Примечание:Q/SC1294-16

№ на схеме:33

Наименование:CONNECTOR SERVICE GROUP

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:34

Наименование:ELBOW CONNECTOR SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:35

Наименование:RECTANGLE RUBBER SEALING RING

Каталожный номер:S00003174

Комплект:4

Примечание:

№ на схеме:36

Наименование:COMPOSITE HARD SEAL GASKET

Каталожный номер:B00001545

Комплект:4

Примечание:Q/SC1294-10

№ на схеме:37

Наименование:HINGE BOLT

Каталожный номер:B00002177

Комплект:2

Примечание:Q/SC642.1-01-M10*1

№ на схеме:38

Наименование:OIL INLET PIPE, AIR COMPRESSOR SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:39

Наименование:WATER INLET PIPE, AIR COMPRESSOR SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:40

Наименование:AIR COMPRESSOR WATER OUTLET TUBE SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:41

Наименование:ELBOW CONNECTOR SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:
