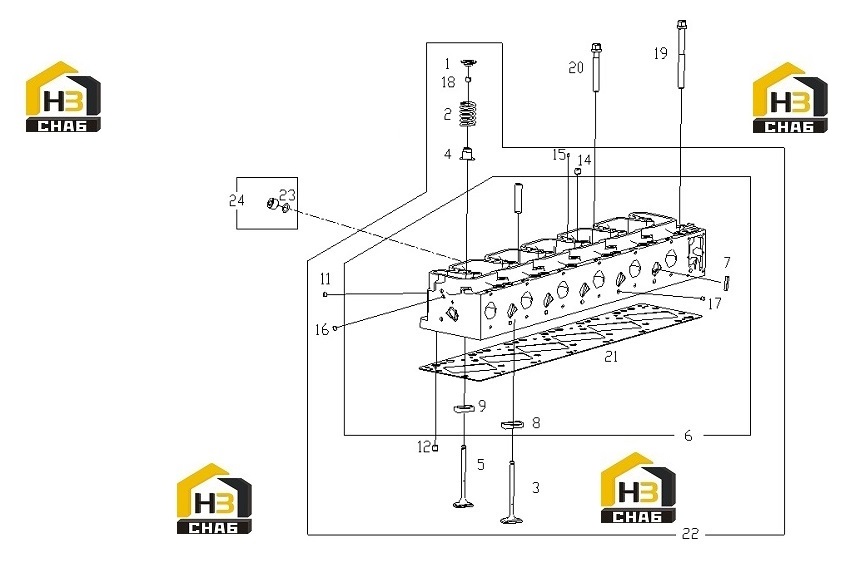

Головка блока цилиндров (часть 1)

← Блок цилиндров (часть 2) Головка блока цилиндров (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:PLUG

Каталожный номер:D02A-169-01

Комплект:1

Примечание:

№ на схеме:

Наименование:CYLINDER HEAD ASSY

Каталожный номер:D04-001-800

Комплект:1

Примечание:

№ на схеме:

Наименование:CYLINDER HEAD

Каталожный номер:D04-101-800

Комплект:1

Примечание:

№ на схеме:1

Наименование:VALVE SPRING RETAINER

Каталожный номер:D04-114-30B

Комплект:12

Примечание:

№ на схеме:2

Наименование:VALVE SPRING

Каталожный номер:D04-113-30A

Комплект:12

Примечание:

№ на схеме:3

Наименование:VALVE, INTAKE

Каталожный номер:D04-110-34

Комплект:6

Примечание:

№ на схеме:4

Наименование:VALVE STEM SEAL, EXHAUST

Каталожный номер:D04-107-30

Комплект:12

Примечание:

№ на схеме:5

Наименование:VALVE, EXHAUST

Каталожный номер:D04-111-31B

Комплект:6

Примечание:

№ на схеме:6

Наименование:CYLINDER HEAD ASSY SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:D04-167-01A

Комплект:6

Примечание:

№ на схеме:8

Наименование:VALVE SEAT INERT, INTAKE

Каталожный номер:S00022226

Комплект:6

Примечание:

№ на схеме:9

Наименование:VALVE SEAT INSERT, EXHAUST

Каталожный номер:S00022232

Комплект:6

Примечание:

№ на схеме:11

Наименование:HEX SOCKET PIPE PLUG

Каталожный номер:D04-132-01

Комплект:2

Примечание:

№ на схеме:12

Наименование:THROTTLE PLUG

Каталожный номер:D04-161-01

Комплект:1

Примечание:

№ на схеме:14

Наименование:DOWEL PIN

Каталожный номер:D04-311-01A

Комплект:6

Примечание:

№ на схеме:15

Наименование:PARALLEL PIN

Каталожный номер:B00000116

Комплект:6

Примечание:

№ на схеме:16

Наименование:PLUG

Каталожный номер:D04-316-01

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:D04-317-01

Комплект:6

Примечание:

№ на схеме:18

Наименование:VALVE COLLET

Каталожный номер:D04-115-30A

Комплект:24

Примечание:

№ на схеме:19

Наименование:BOLT (LONG), CYLINDER HEAD

Каталожный номер:S00014704

Комплект:20

Примечание:

№ на схеме:20

Наименование:BOLT (SHORT), CYLINDER HEAD

Каталожный номер:S00014705

Комплект:6

Примечание:

№ на схеме:21

Наименование:GASKET, CYLINDER HEAD

Каталожный номер:D02A-109-30B

Комплект:1

Примечание:

№ на схеме:22

Наименование:CYLINDER HEAD SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-RING

Каталожный номер:B00001374

Комплект:1

Примечание:GB3452.1-14*2.65

№ на схеме:24

Наименование:PLUG SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:
