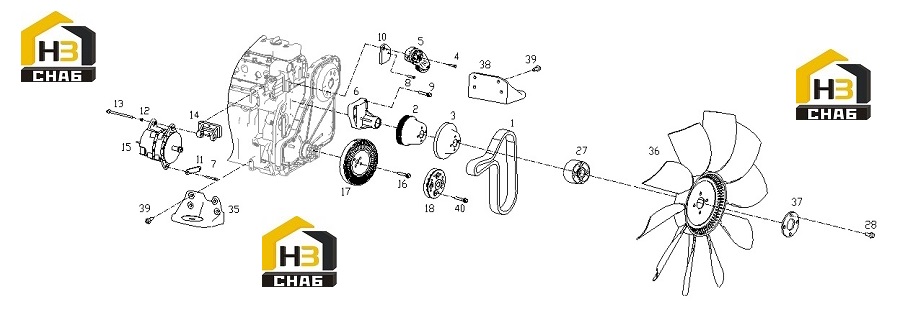

Генератор, комплектующие системы вентилятора, кронштейны двигателя
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:B00002031
Комплект:1
Примечание:Q/SC622-M10*80-10.9
№ на схеме:6
Каталожный номер:D16A-010-30A
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:B00002001
Комплект:1
Примечание:Q/SC622-M10*30
№ на схеме:8
Каталожный номер:B00000631
Комплект:2
Примечание:GB/T5783-M8*20
№ на схеме:9
Каталожный номер:B00002147
Комплект:4
Примечание:Q/SC622-M8*45
№ на схеме:10
Каталожный номер:D16A-121-38B
Комплект:1
Примечание:
№ на схеме:13
Каталожный номер:B00001990
Комплект:1
Примечание:Q/SC622-M10*100-10.9
№ на схеме:16
Каталожный номер:D06A-109-30
Комплект:4
Примечание:
№ на схеме:28
Каталожный номер:B00002065
Комплект:4
Примечание:Q/SC622-M12*50-ZN.D
№ на схеме:35
Каталожный номер:S00023380
Комплект:1
Примечание:
№ на схеме:38
Каталожный номер:D33-102-16
Комплект:1
Примечание:
№ на схеме:39
Каталожный номер:B00002047
Комплект:8
Примечание:Q/SC622-M12*25
№ на схеме:40
Каталожный номер:B00005511
Комплект:4
Примечание:GB/T16674.1-M10*30-DAC
