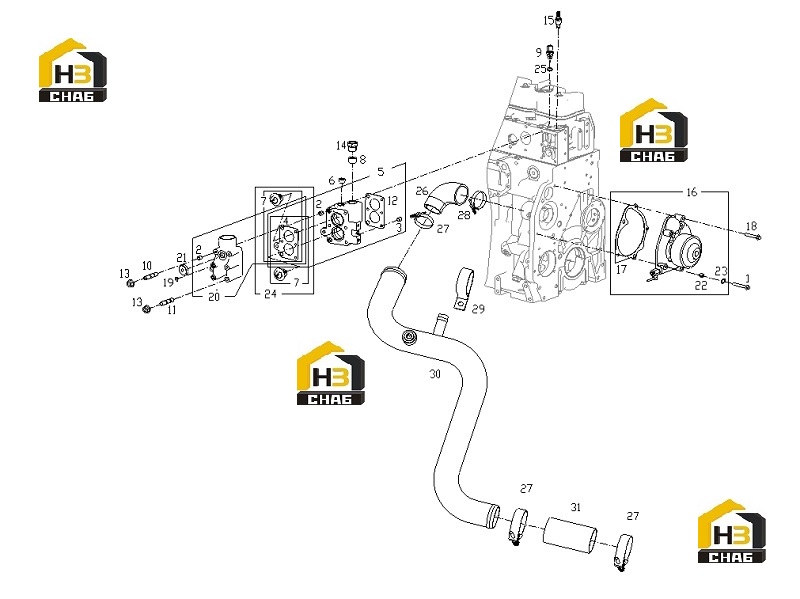

Система охлаждения

← Система масляная Генератор, комплектующие системы вентилятора, кронштейны двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:THERMOSTAT

Каталожный номер:D22-102-04

Комплект:2

Примечание:

№ на схеме:

Наименование:WATER OUTLET PIPE

Каталожный номер:D24A-110-32

Комплект:1

Примечание:

№ на схеме:

Наименование:WATER PUMP

Каталожный номер:S00013335

Комплект:1

Примечание:

№ на схеме:

Наименование:THERMOSTAT

Каталожный номер:D22-102-04

Комплект:1

Примечание:

№ на схеме:

Наименование:HOUSING, THERMOSTAT

Каталожный номер:D22-101-36

Комплект:1

Примечание:

№ на схеме:1

Наименование:HEXAGON BOLTS

Каталожный номер:B00002153

Комплект:3

Примечание:Q/SC622-M8*55

№ на схеме:2

Наименование:DOWEL SLEEVE

Каталожный номер:D22-105-01

Комплект:4

Примечание:

№ на схеме:3

Наименование:PARALLEL PIN

Каталожный номер:B00000121

Комплект:2

Примечание:GB/T119-A6*12

№ на схеме:4

Наименование:GASKET

Каталожный номер:D22-103-33

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOUSING, THERMOSTAT SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:D04-309-01

Комплект:1

Примечание:

№ на схеме:7

Наименование:THERMOSTAT SERVICE GROUP

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:8

Наименование:PLUG (Z3/4)

Каталожный номер:D02A-163-01

Комплект:1

Примечание:

№ на схеме:9

Наименование:SENSOR, WATER TEMPERATURE

Каталожный номер:D88A-005-800

Комплект:1

Примечание:

№ на схеме:10

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-305-01

Комплект:2

Примечание:

№ на схеме:11

Наименование:STUD, THERMOSTAT

Каталожный номер:D04-306-01

Комплект:4

Примечание:

№ на схеме:12

Наименование:GASKET, THERMOSTAT

Каталожный номер:D04-304-01

Комплект:1

Примечание:

№ на схеме:13

Наименование:HEXAGON NUTS WITH FLANGE-FINE PITCH THREAD

Каталожный номер:B00000846

Комплект:6

Примечание:GB/T6177-M8-Y

№ на схеме:14

Наименование:JOINT ADAPTER, WATER TEMPERATURE SENSOR

Каталожный номер:D00-219-01

Комплект:1

Примечание:

№ на схеме:15

Наименование:BLEEDING JOINT

Каталожный номер:D04-151-30

Комплект:1

Примечание:

№ на схеме:16

Наименование:WATER PUMP SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:S00013391

Комплект:1

Примечание:

№ на схеме:18

Наименование:HEXAGON BOLTS

Каталожный номер:B00002147

Комплект:2

Примечание:Q/SC622-M8*45

№ на схеме:19

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:D00-174-01

Комплект:1

Примечание:

№ на схеме:20

Наименование:WATER OUTLET PIPE SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEXAGONAL SOCKET HEAD PLUG

Каталожный номер:D02A-164-01

Комплект:1

Примечание:

№ на схеме:22

Наименование:PARALLEL PIN

Каталожный номер:B00001020

Комплект:3

Примечание:GB/T879-12*12

№ на схеме:23

Наименование:BIGGER BLACK WASHERS

Каталожный номер:B00001811

Комплект:1

Примечание:Q/SC597-8*26

№ на схеме:24

Наименование:THERMOSTAT ASSY SERVICE GROUP

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:25

Наименование:COPPER WASHER

Каталожный номер:B00001828

Комплект:1

Примечание:Q/SC598-16*22

№ на схеме:26

Наименование:HOSE

Каталожный номер:D24A-107-02A

Комплект:1

Примечание:

№ на схеме:27

Наименование:SPRING CLAMP

Каталожный номер:B00001535

Комплект:3

Примечание:Q/SC1092-60

№ на схеме:28

Наименование:CLAMP

Каталожный номер:S00011413

Комплект:1

Примечание:

№ на схеме:29

Наименование:CLAMP

Каталожный номер:D24B-113-01

Комплект:1

Примечание:

№ на схеме:30

Наименование:WATER PUMP INLET TUBE ASSY (WELDED)

Каталожный номер:D24C-003-84

Комплект:1

Примечание:

№ на схеме:31

Наименование:RUBBER HOSE, WATER

Каталожный номер:B00002405

Комплект:1

Примечание:Q/SC646-51*100
